Hörber + Hetzner GmbH

igu-award-adm | Juni 28, 2024

Allgemeine Informationen

Datum: 2024-06-28 15:13:52
Firma: Hörber + Hetzner GmbH
Ansprechpartner: Herr Patrick Hetzner-List
E-Mail: p.hetzner@hoerber-hetzner.de
Anschrift: Sulzbacher Straße 47, 90552 Röthenbach a. d. Pegnitz
Telefon: 0911 54055 17
Land: Deutschland
Awareness:
Anzeige

Applikationsbeschreibung der Anlage

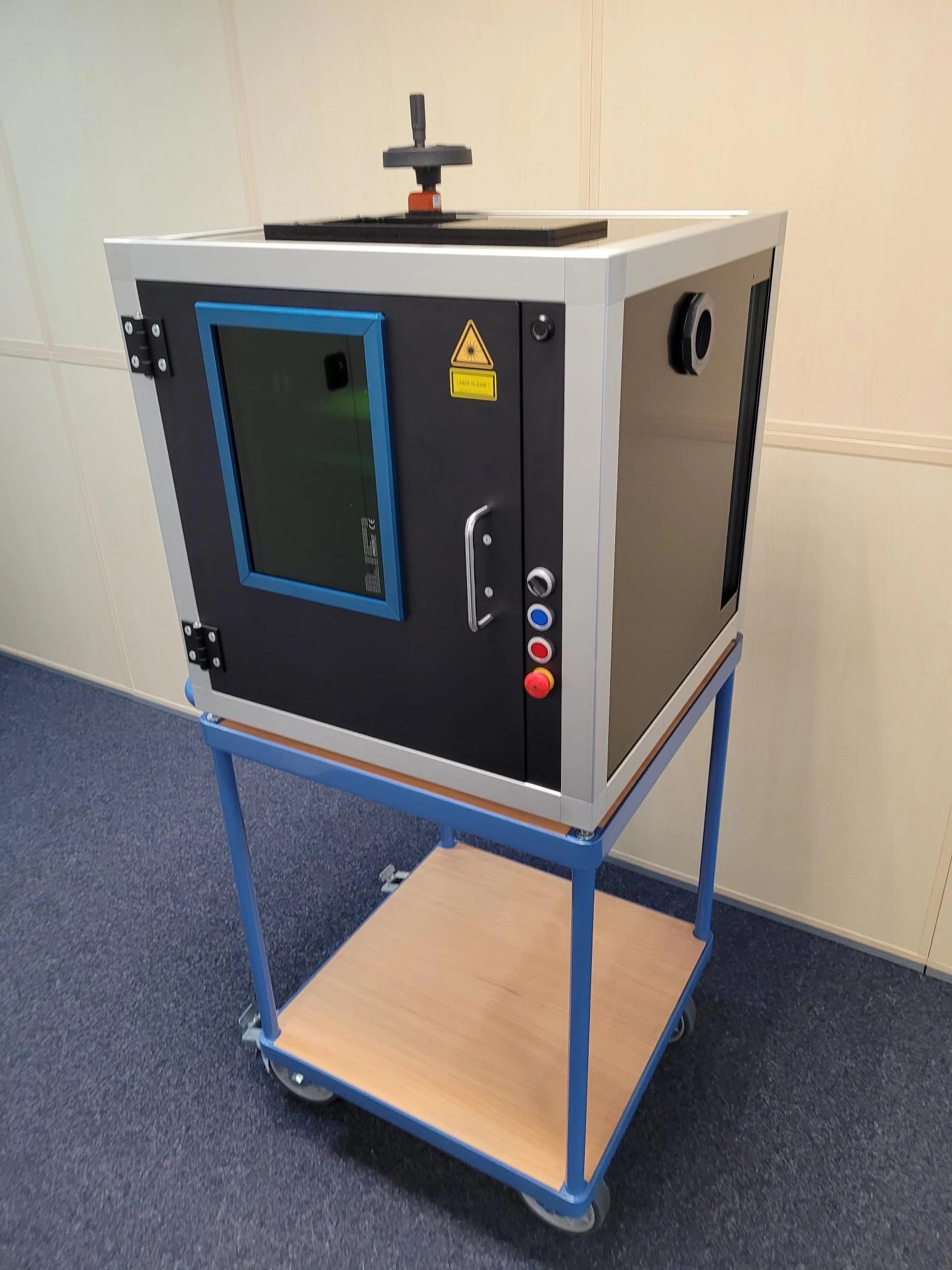

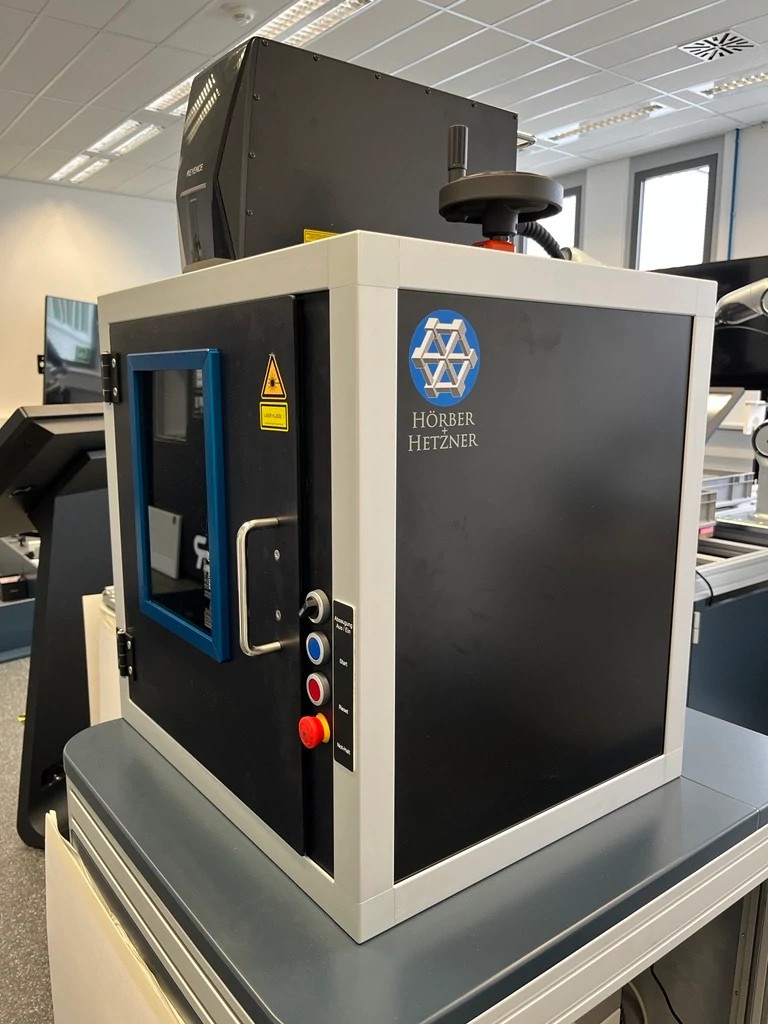

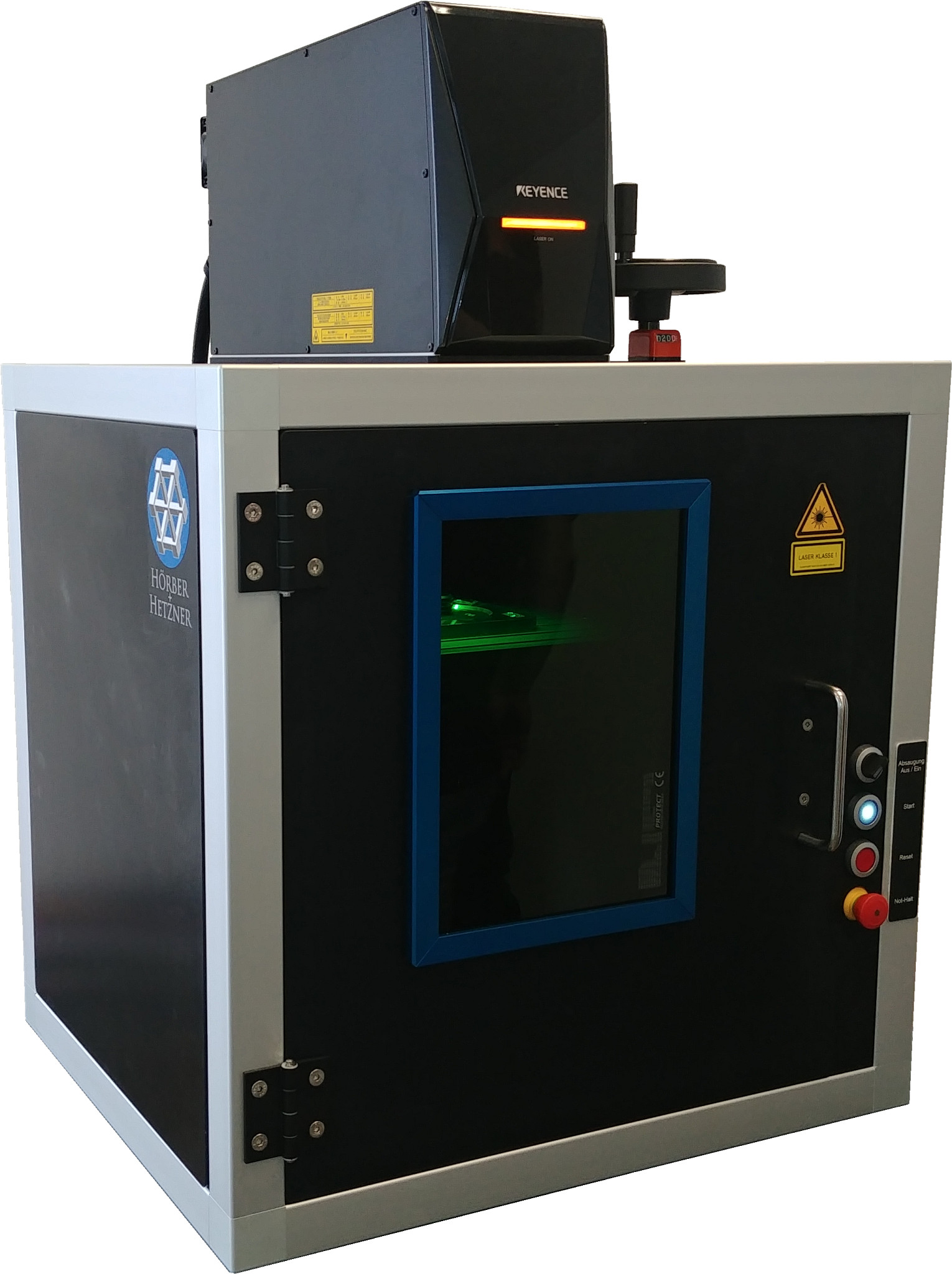

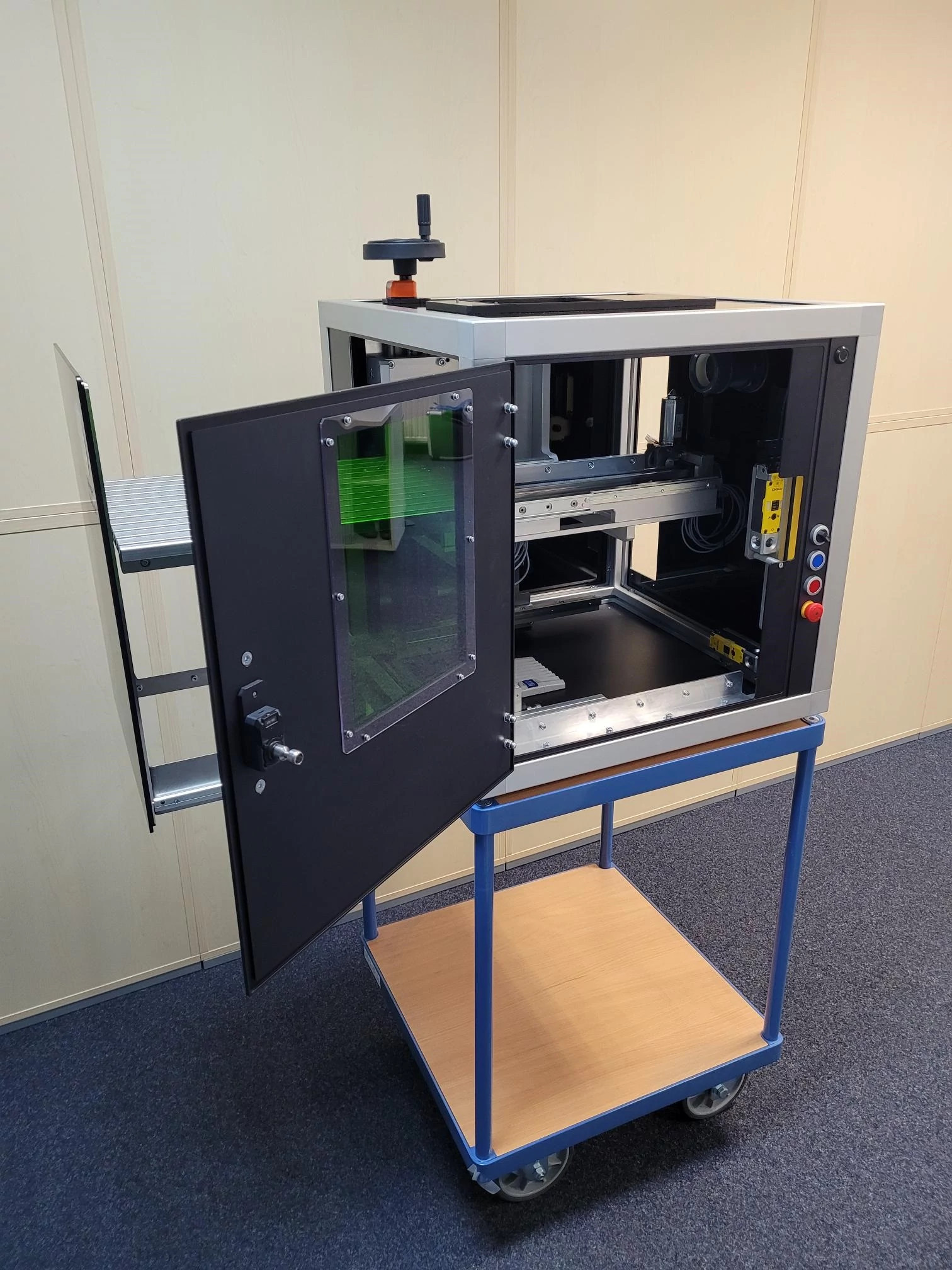

Der Universal Laserbeschriftungsplatz ULP 360-S, welcher mit einer Flügeltüre ausgestattet ist, dient als Handarbeitsplatz zum hochwertigen Laserbeschriften von Einzelteilen. Hierbei legt der Werker die Einzelteile manuell ein.
Die von uns eingereichte Automatisierungslösung stellt eine erweiterte und optimierte Variante unserer Universal Laserbeschriftungsplätze (ULP) dar.

Problemstellung

Bisher gab es nur manuell bestückte Plätze unserer ULP-Serie. Aufgrund der stetig steigenden Personalkosten stieg die Nachfrage nach voll automatisierten Lösungen kontinuierlich an. Daher wurde ein automatisierter Laserbeschriftungsplatz entwickelt, um den Markt bedienen zu können.
Ziel war es, eine preiswerte und trotzdem qualitativ hochwertige Lösung zu präsentieren, die das Gesamtpaket bestehend aus Roboter und Laserbeschriftungsplatz für den Kunden attraktiv macht.

Wie wurden mit Automatisierung Prozesse optimiert/Kosten eingespart/Effizienz gesteigert?

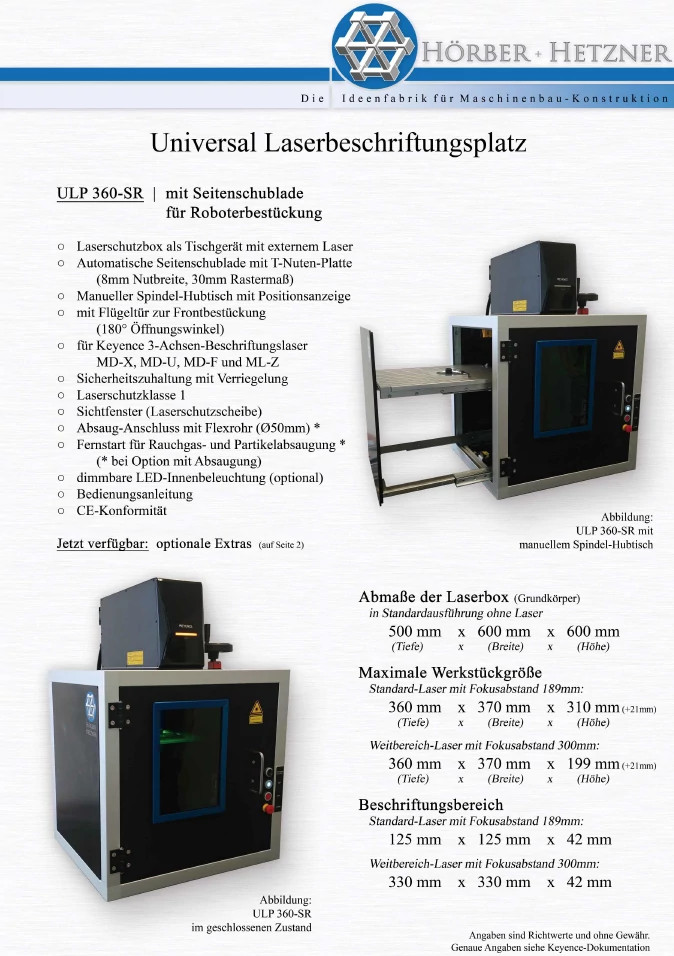

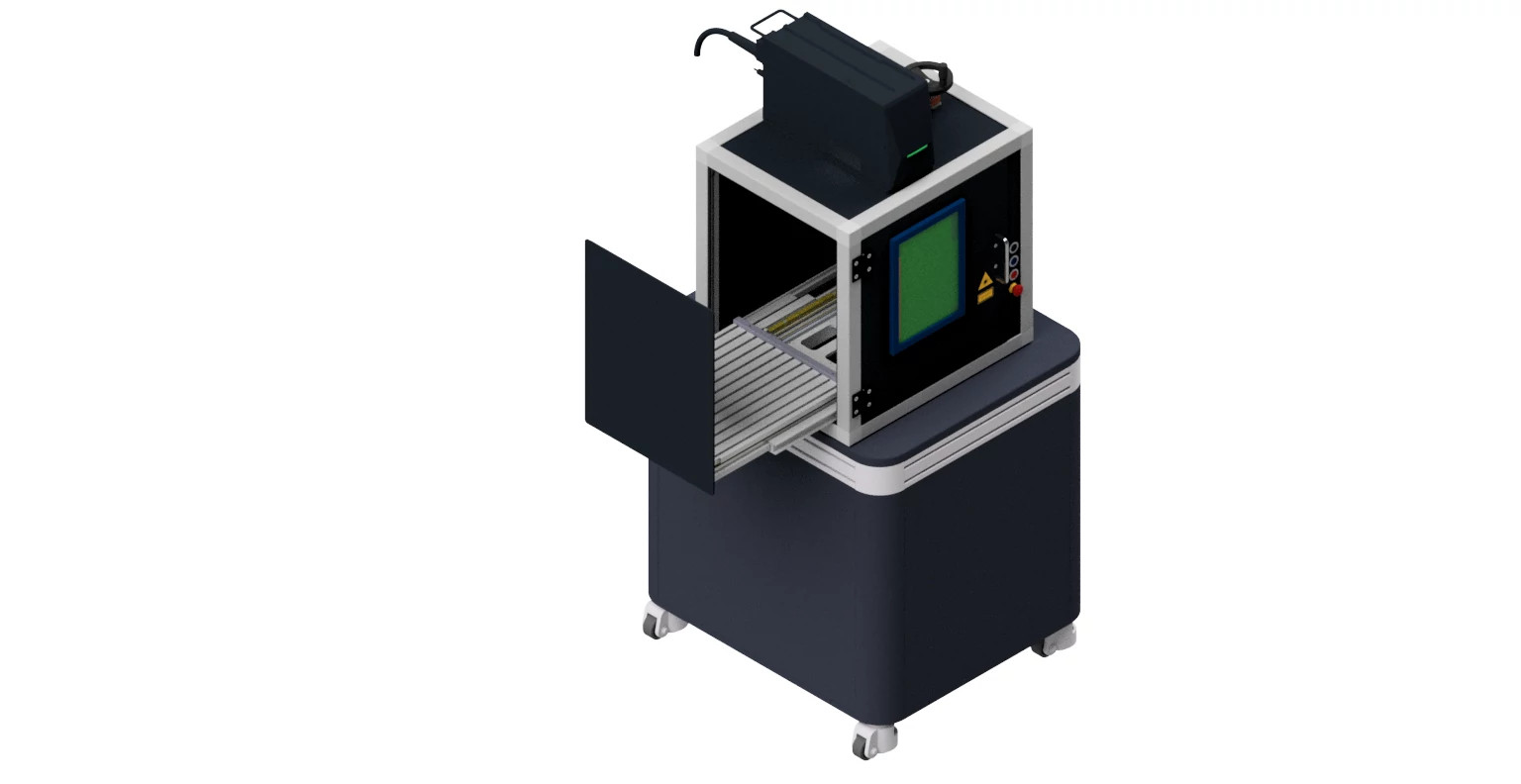

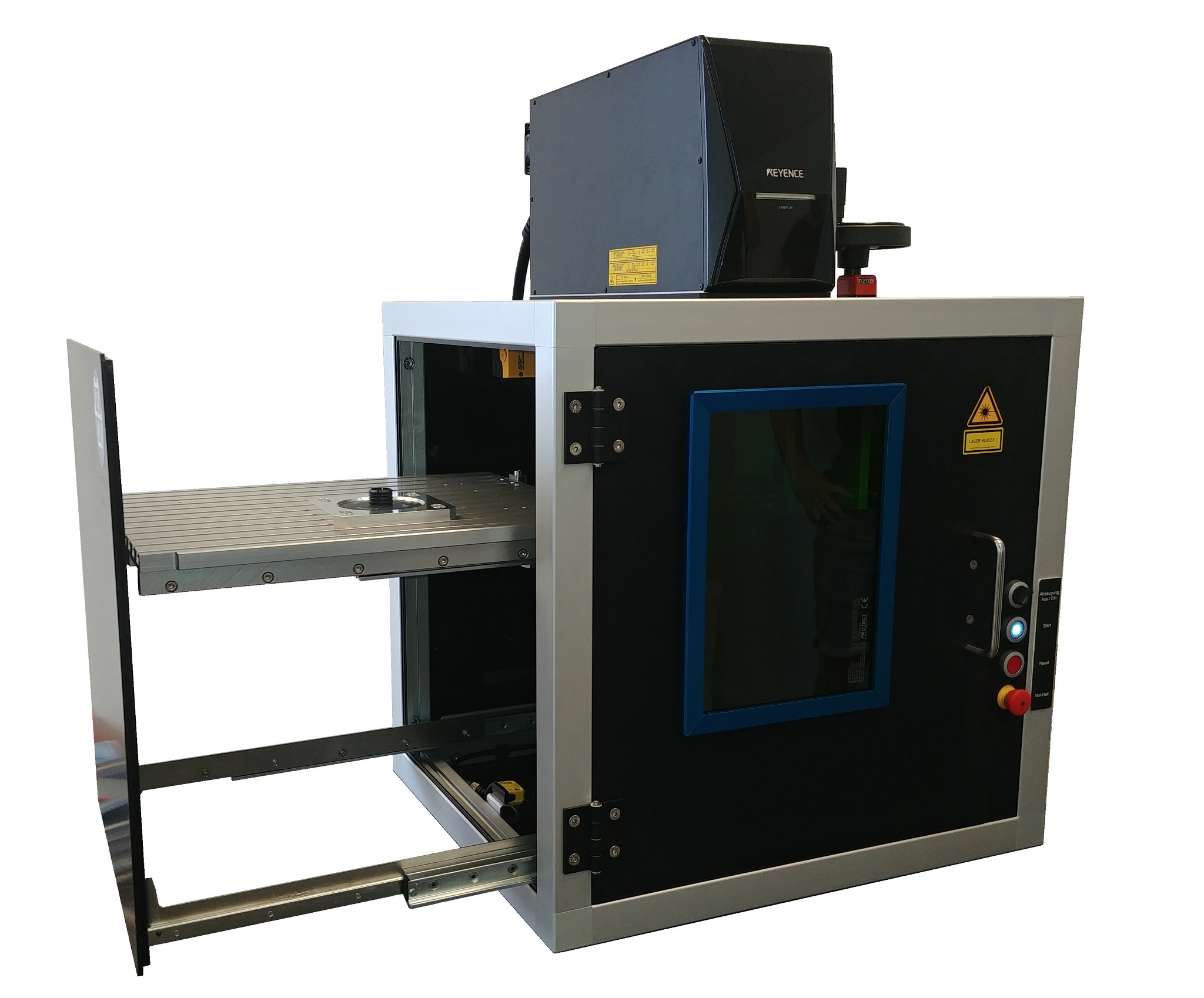

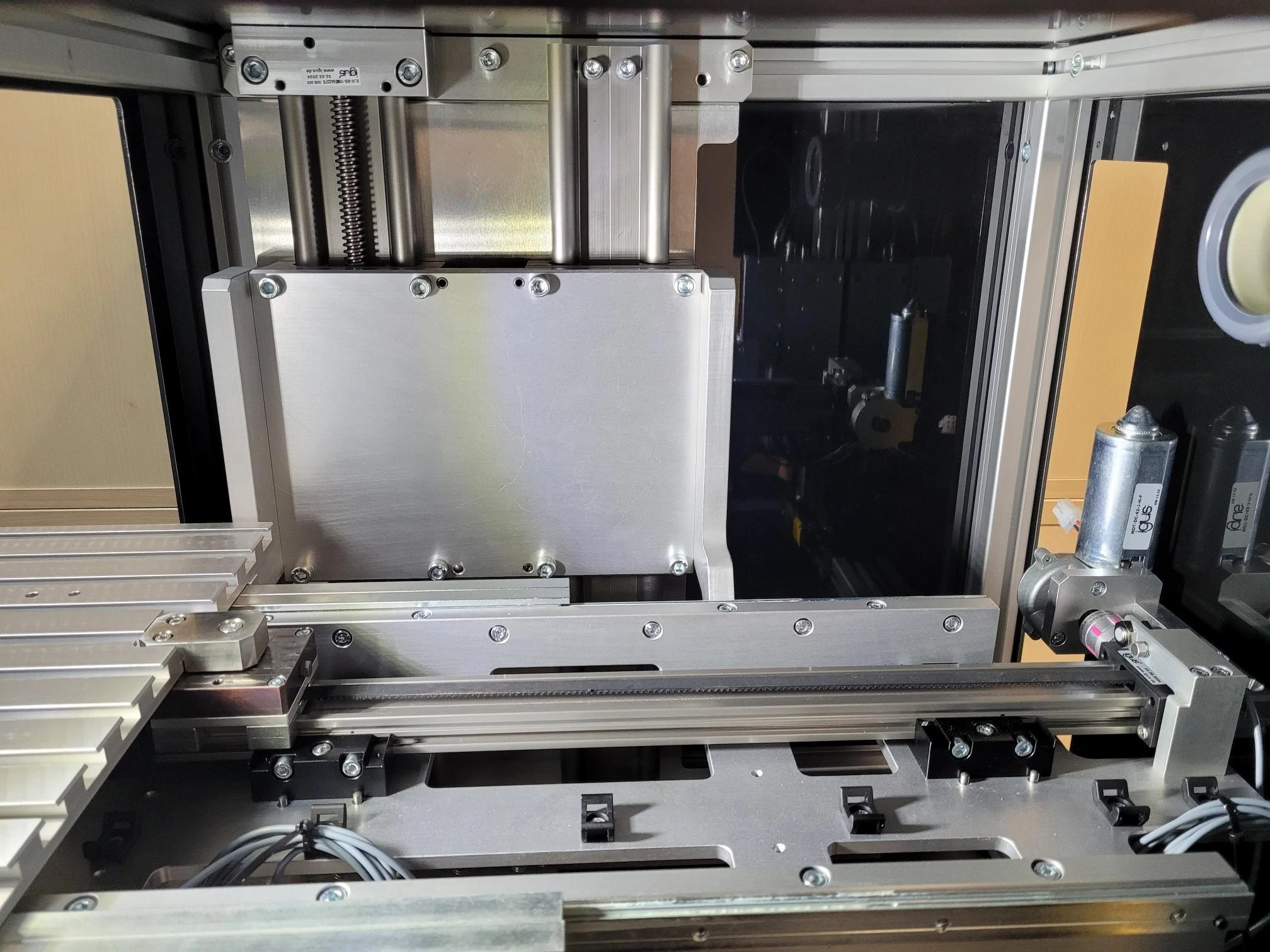

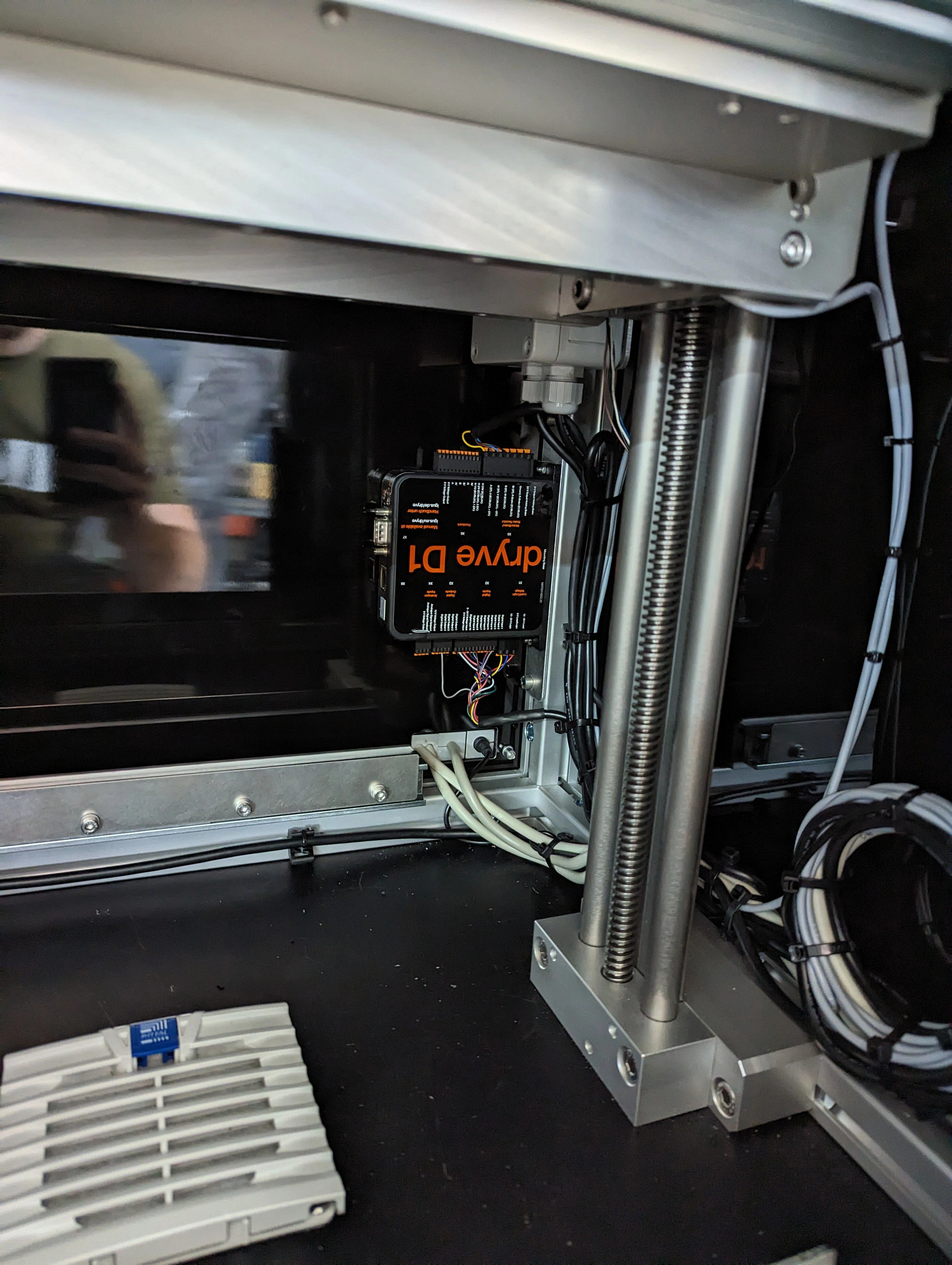

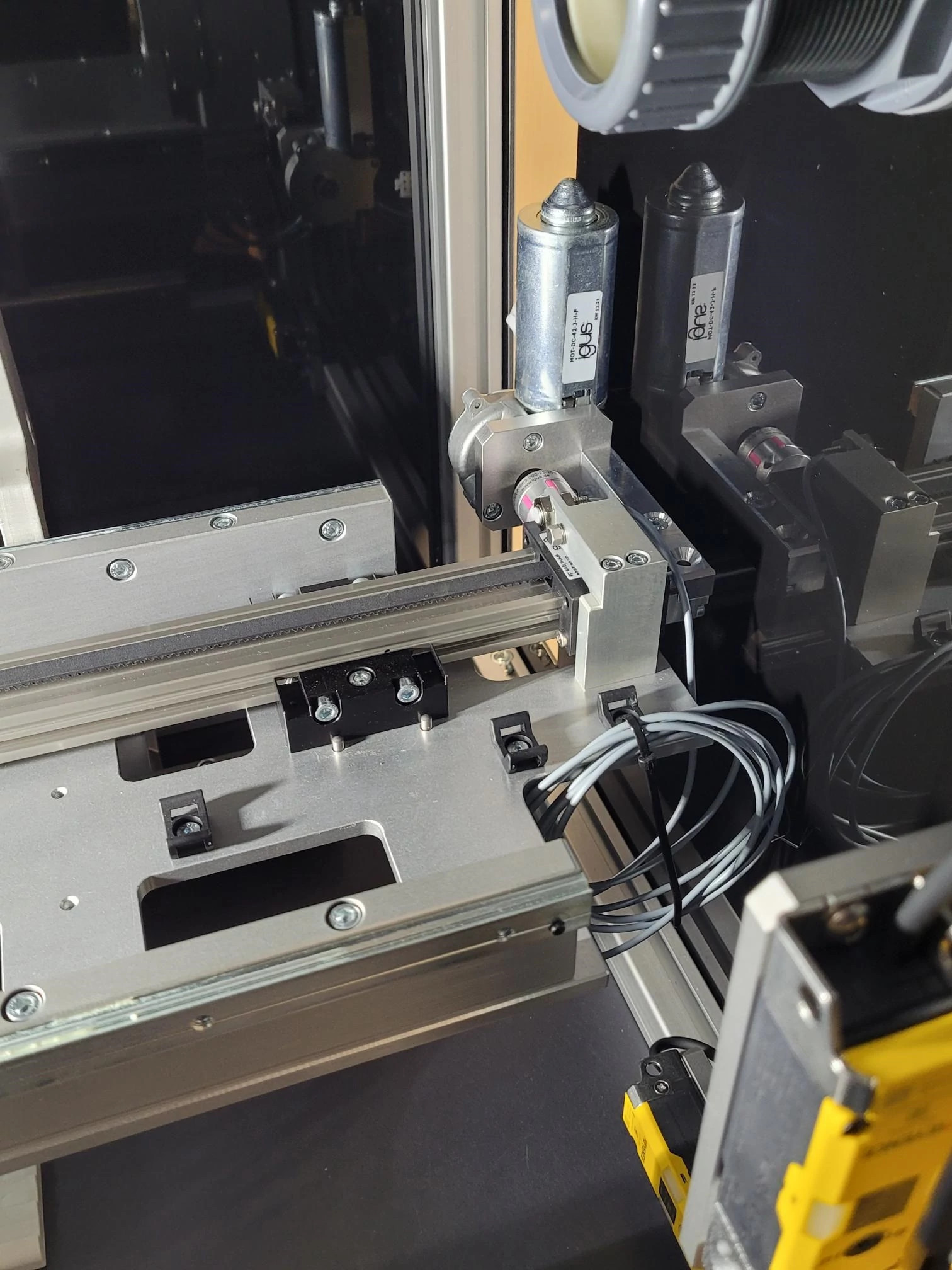

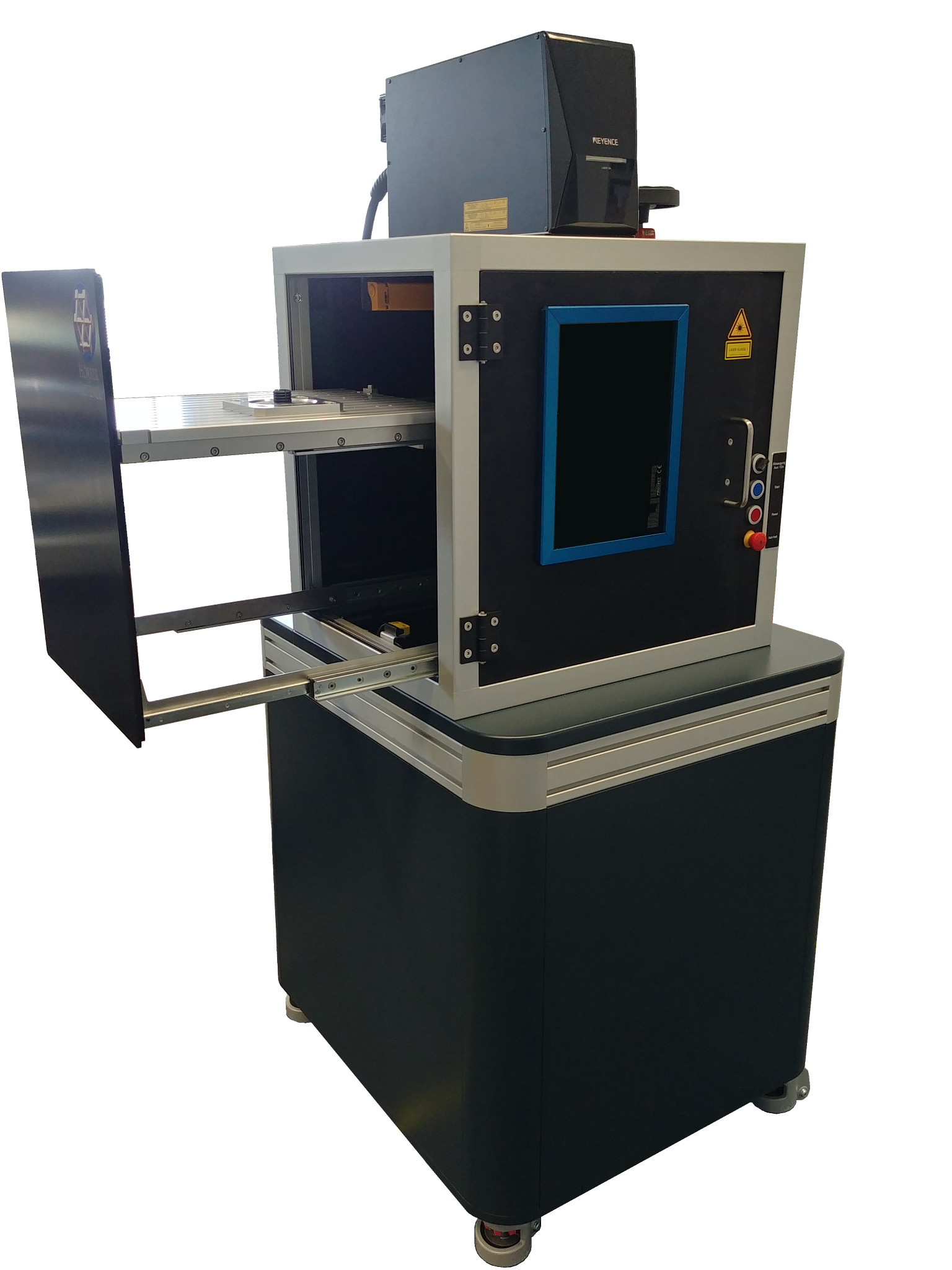

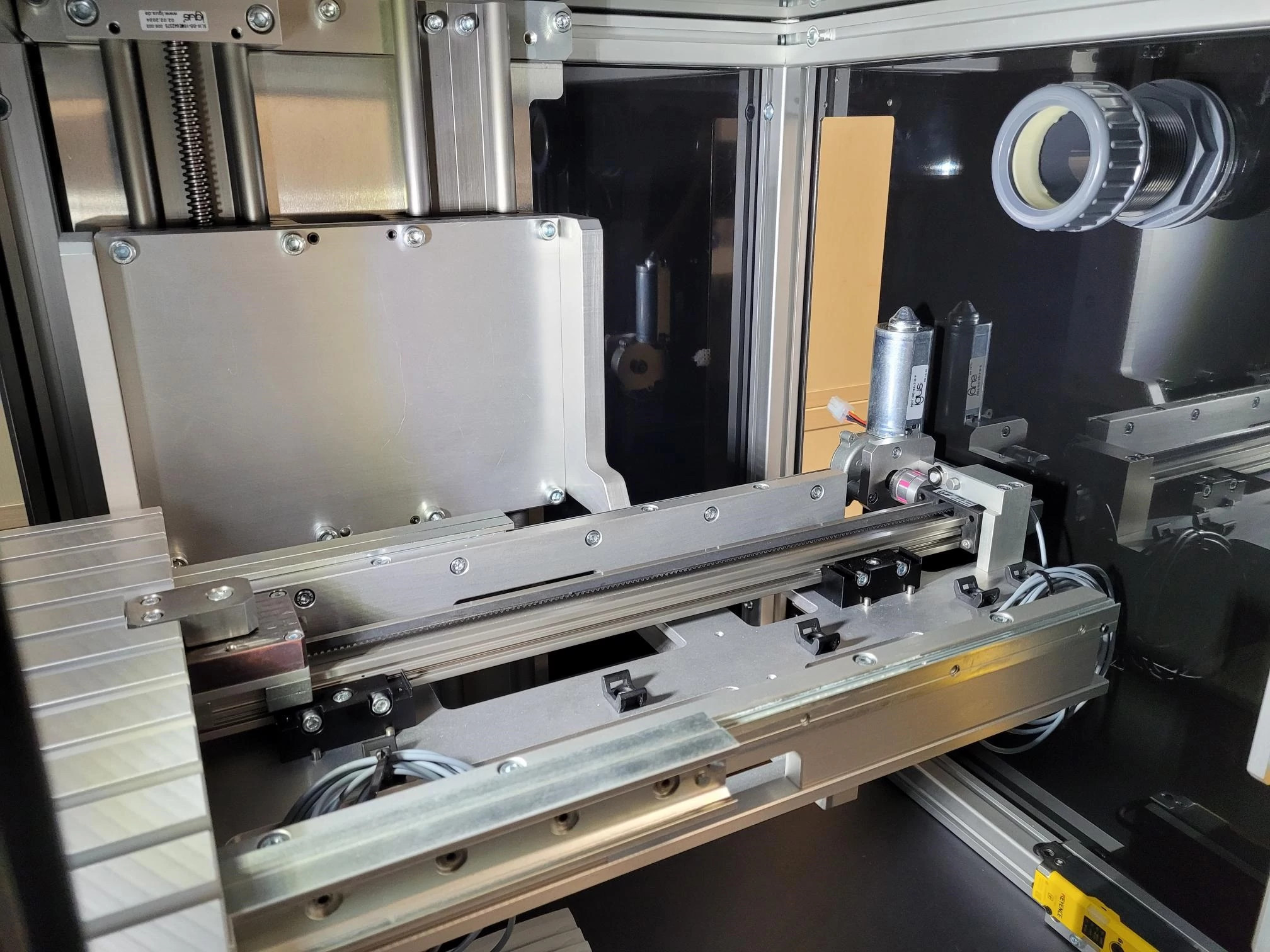

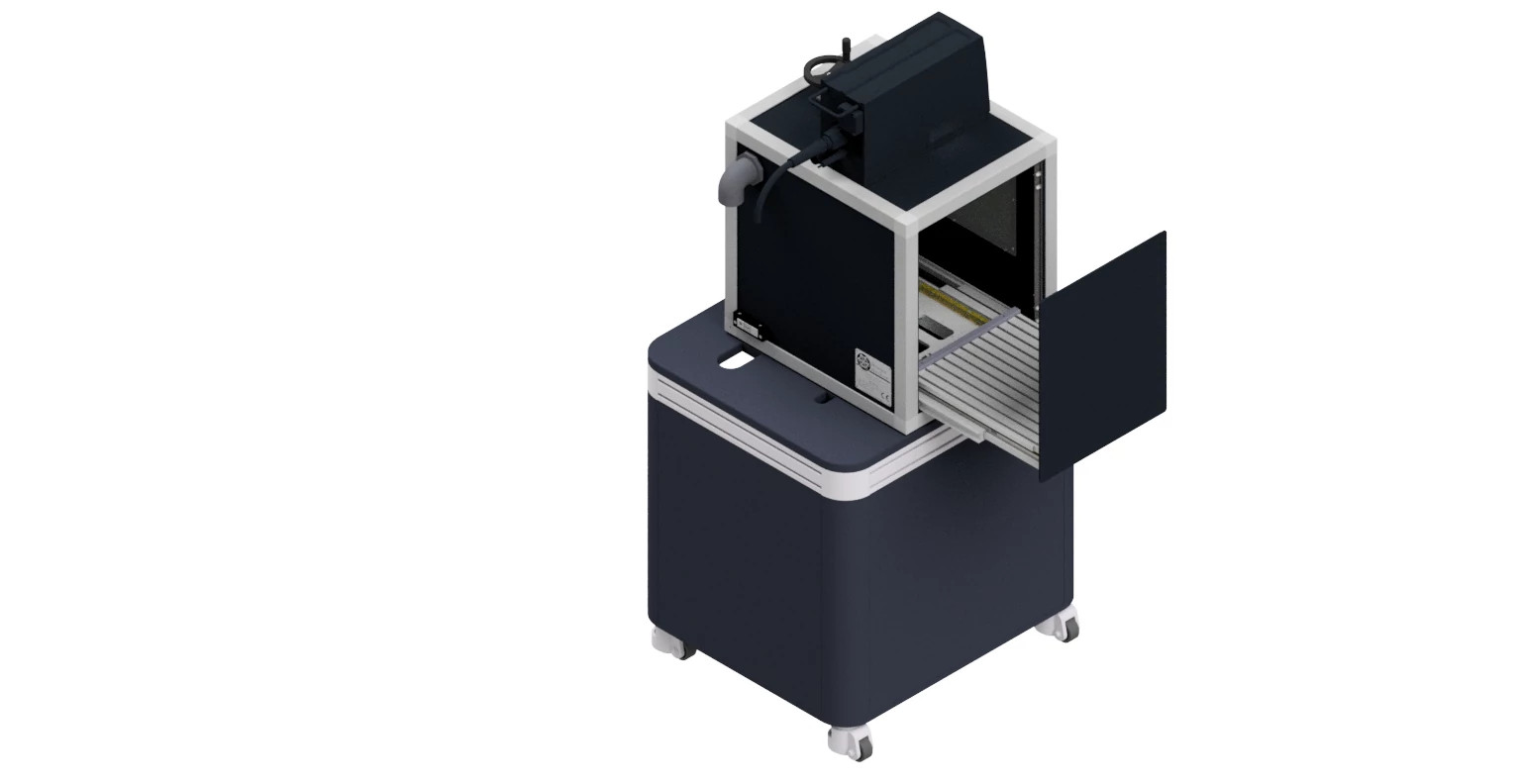

Die ULP 360-SR (Standard-Roboter) wurde deshalb mit einer IGUS- Zahnriemenachse (ZLW), einer IGUS-D1 Steuerung (drylin® D1 Motorsteuerung) sowie einem drylin® E Gleichstrommotor ausgestattet, um ein automatisches Öffnen des Laserbeschriftungsplatzes durch eine seitlich angeordnete Schublade zu ermöglichen.

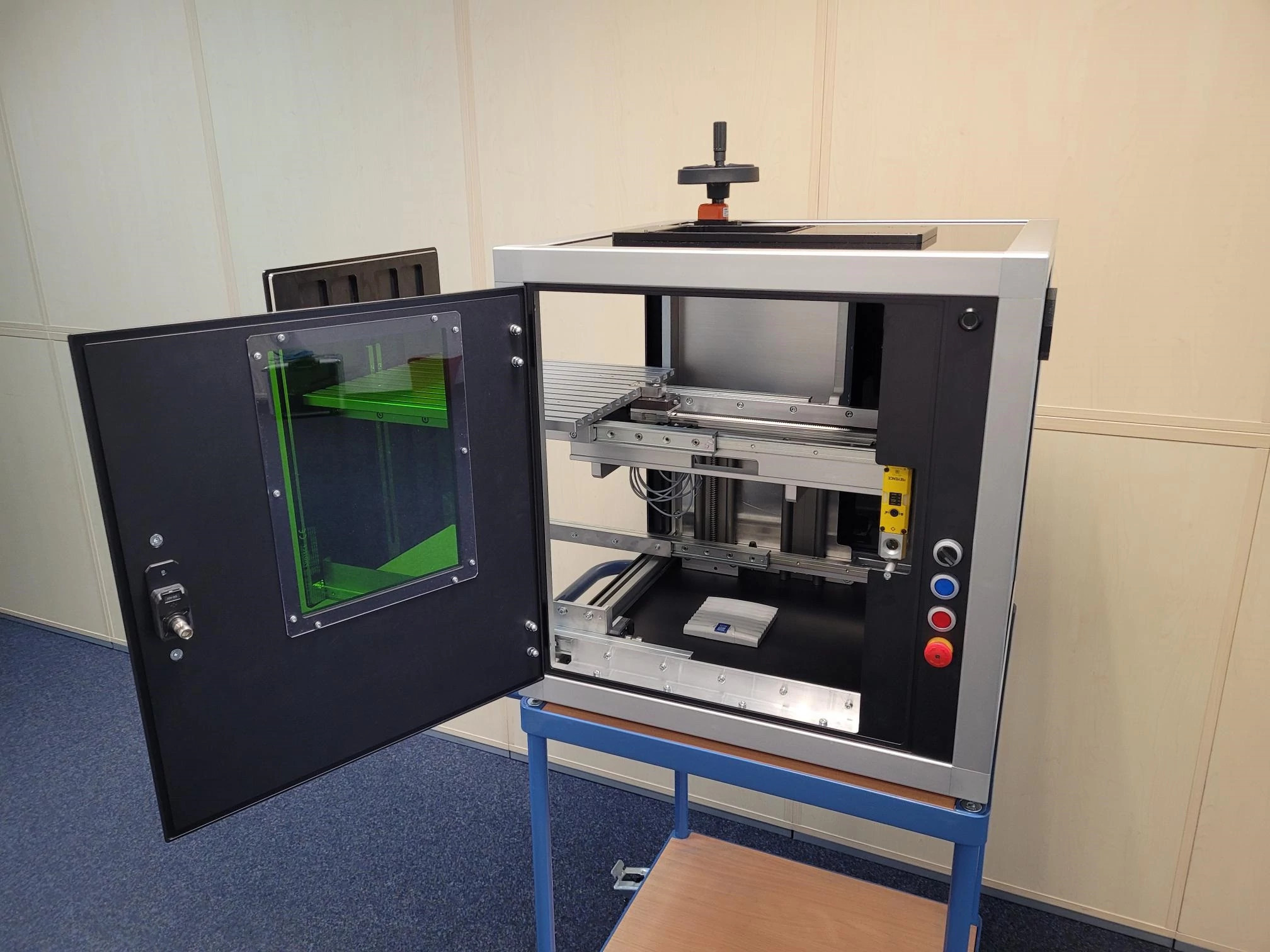

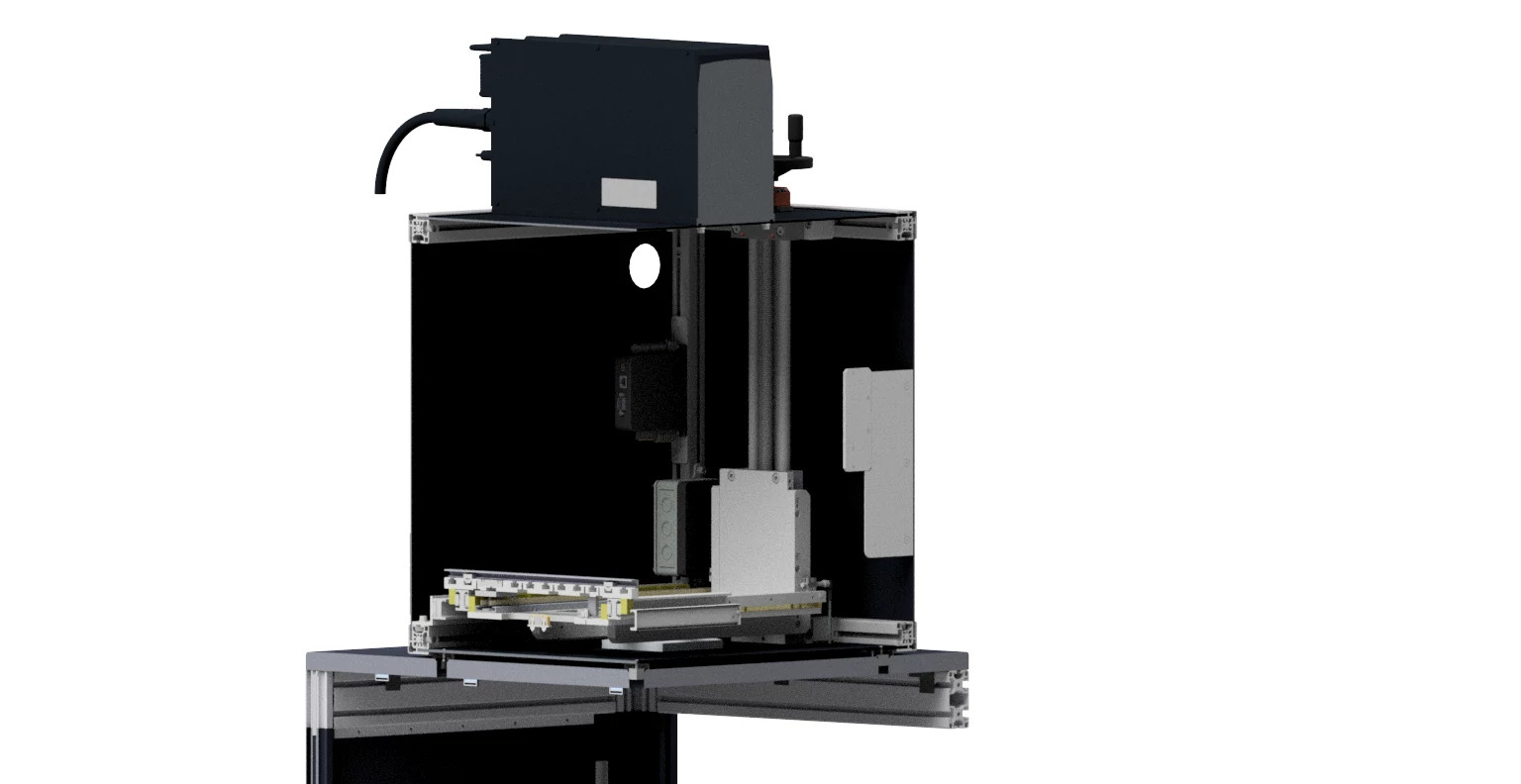

Eine IGUS-Spindelführungen mit Handrad (Lineareinheit mit Spindelantrieb drylin® SLW) wurde integriert, um den Fokus-Abstand zwischen Laser und Produkt manuell einstellen zu können. Zukünftig wird auch eine motorisierte Variante verfügbar sein.
Eine universelle Roboterschnittstelle zur Kommunikation zwischen der ULP 360-SR und einem Roboter wurde im Sicherheitskreis der Anlage integriert.

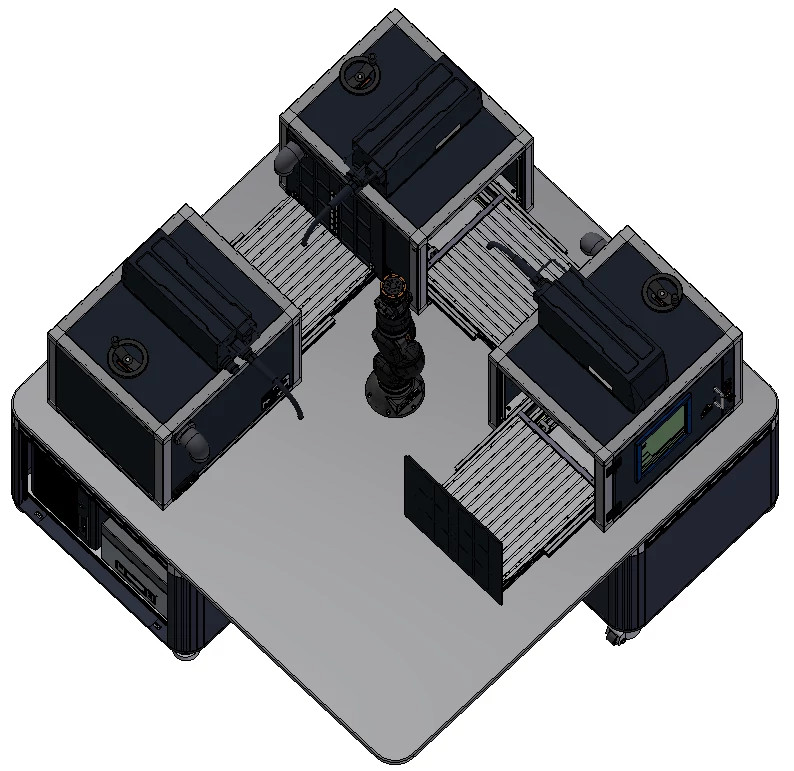

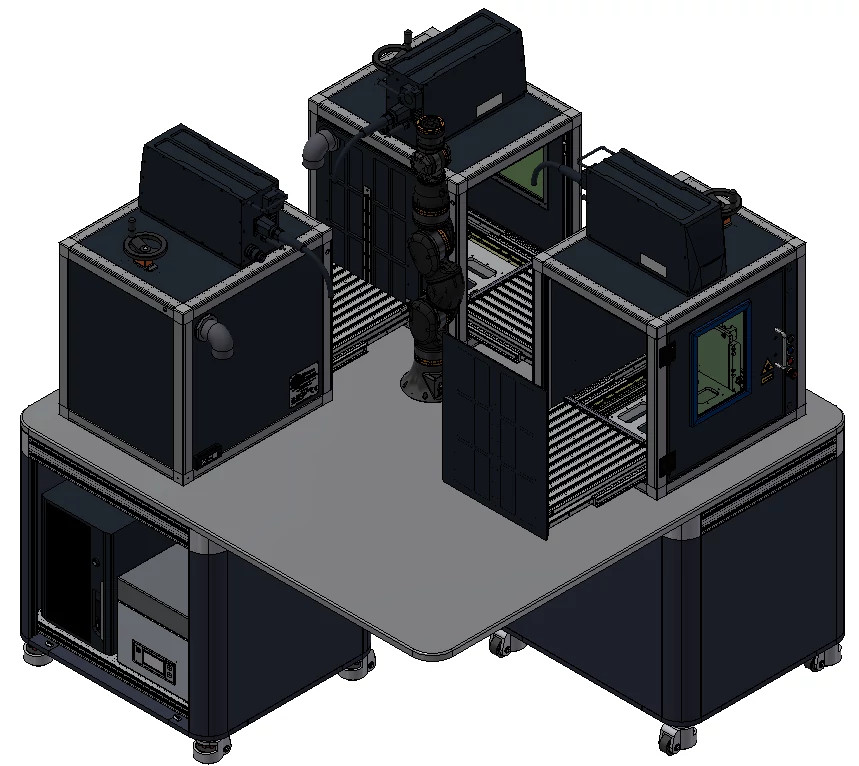

Durch diese Erweiterungen ist es nun möglich die ULP 360-SR in Kombination mit einem Roboter vollständig zu automatisieren. Dies führt zu einem hohen Grad der Automation, sodass eine Bestückung durch einen Werker nicht mehr notwendig ist. Ein Roboter kann mit bis zu drei ULP 360-SR arbeiten, wodurch sich die Anschaffungskosten des Roboters noch schneller amortisieren lassen.
