Mecondielle- Mecatrónica Lda
igu-award-adm | März 9, 2022

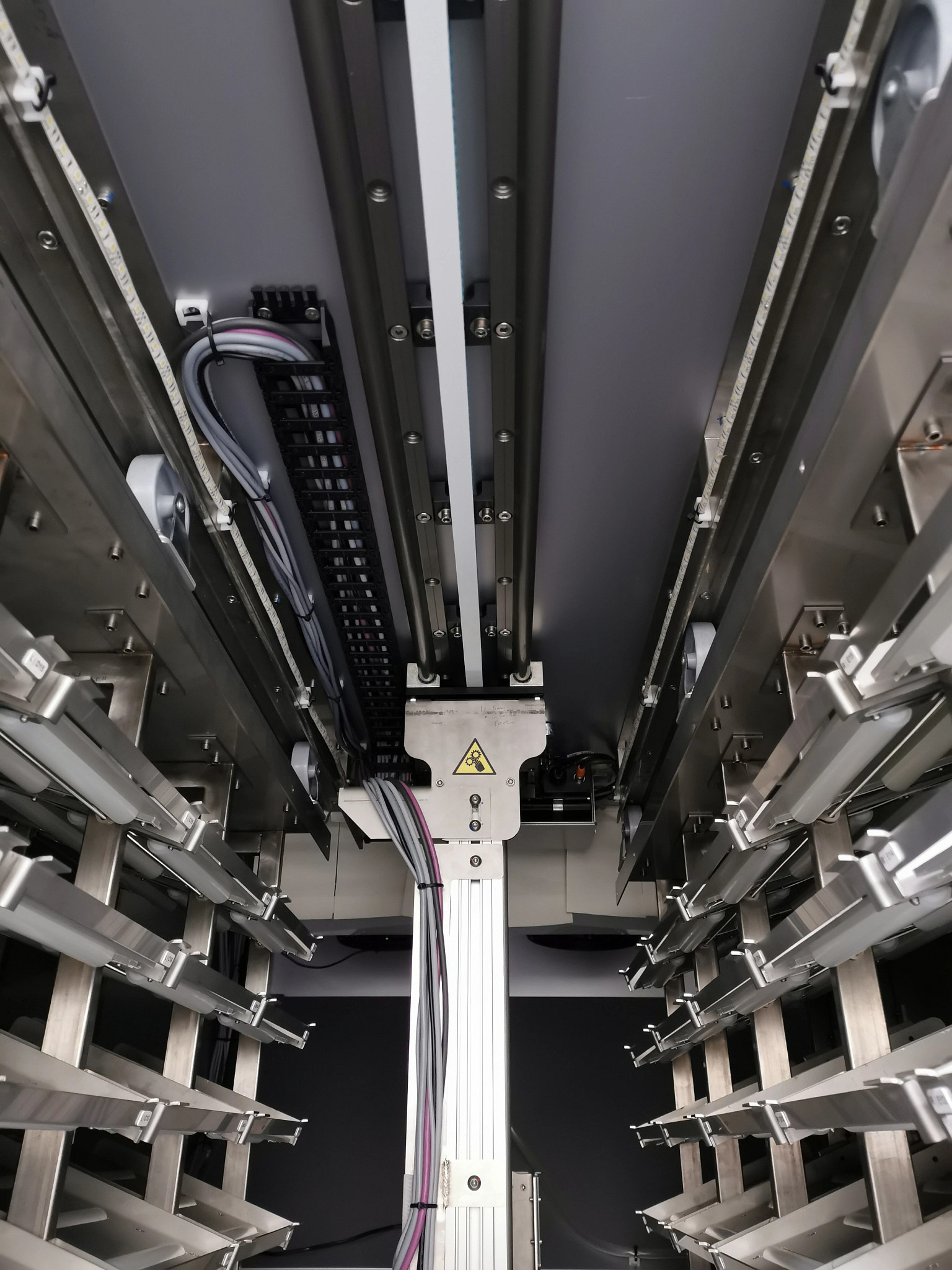

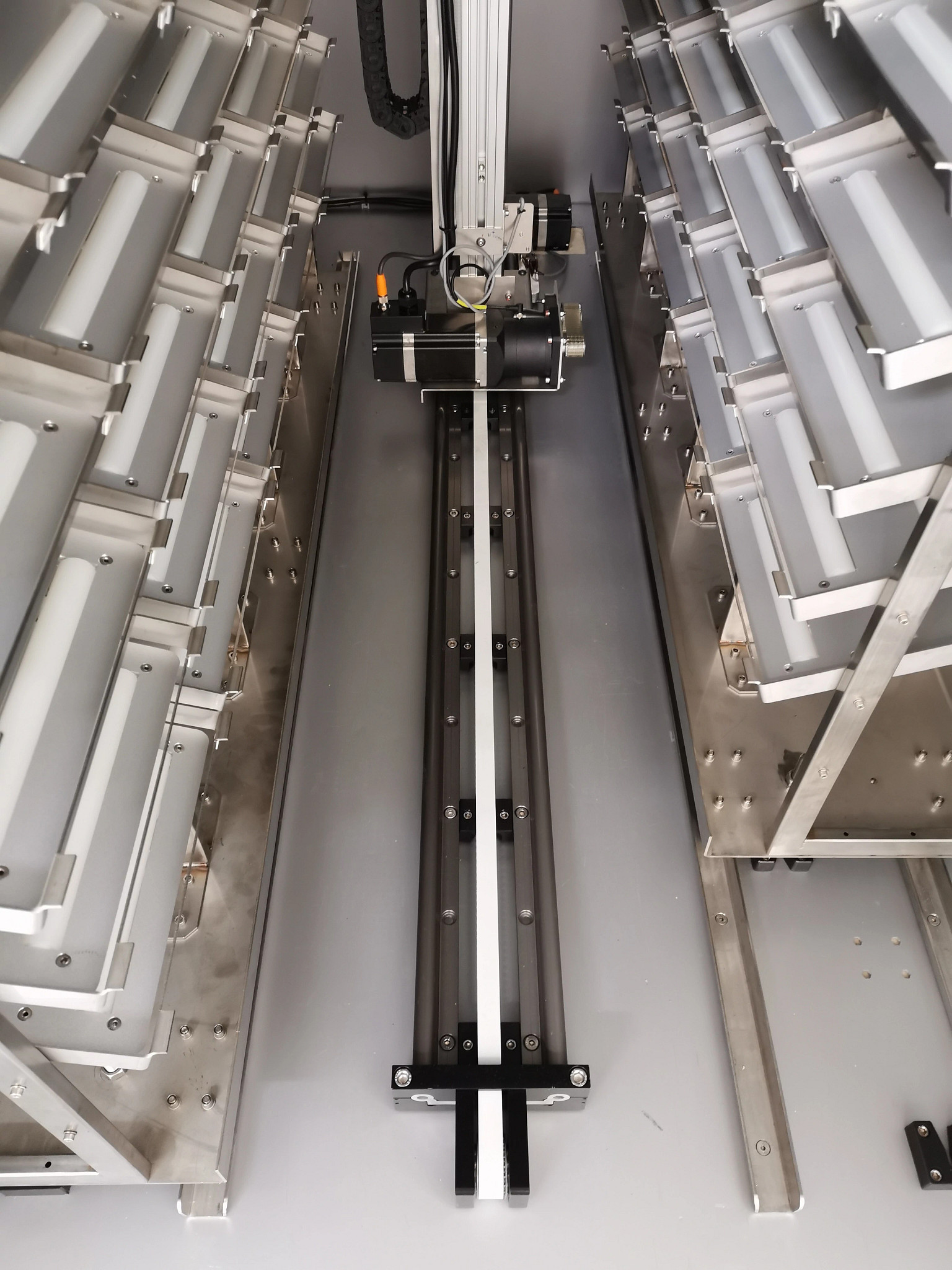

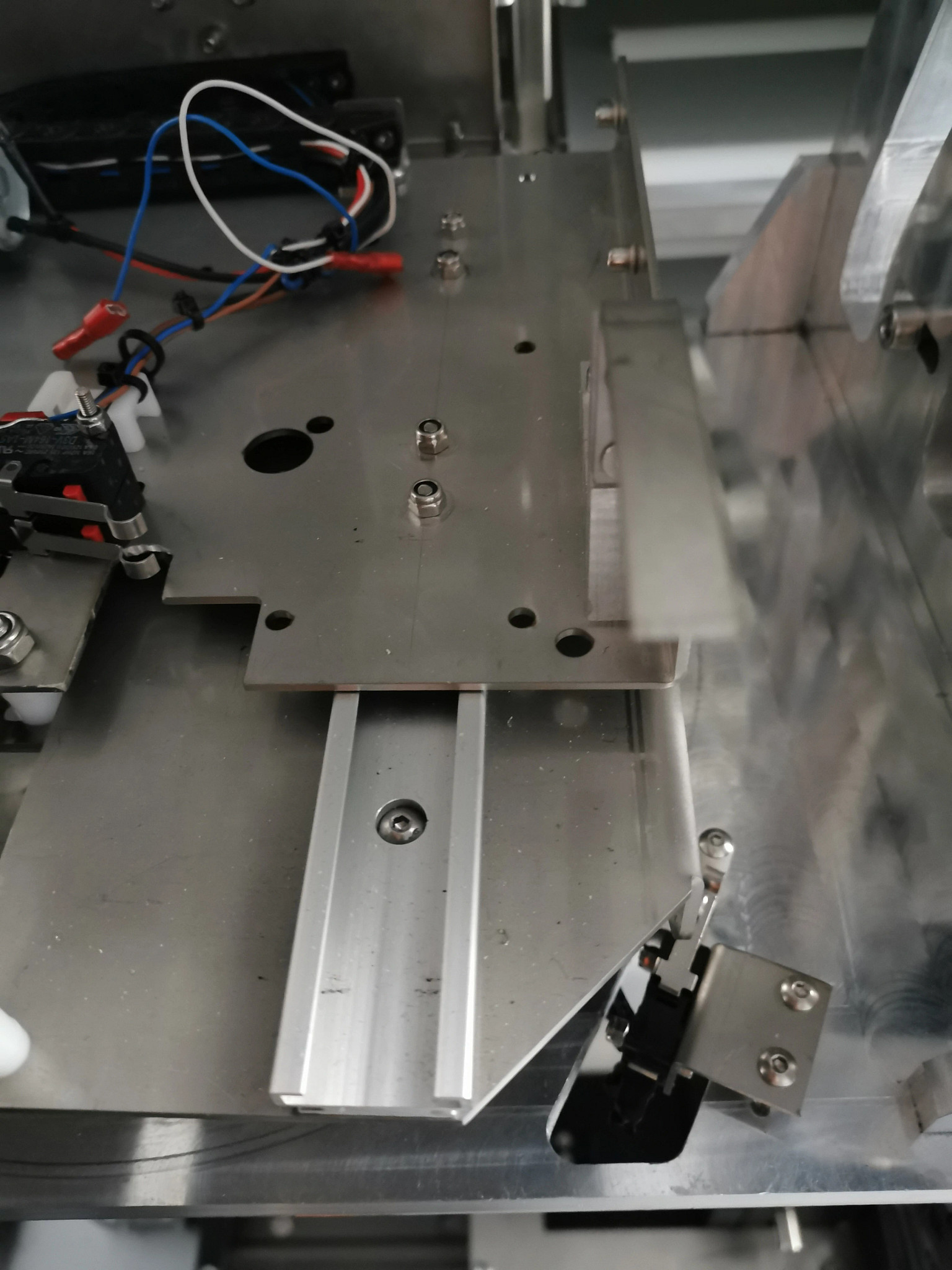

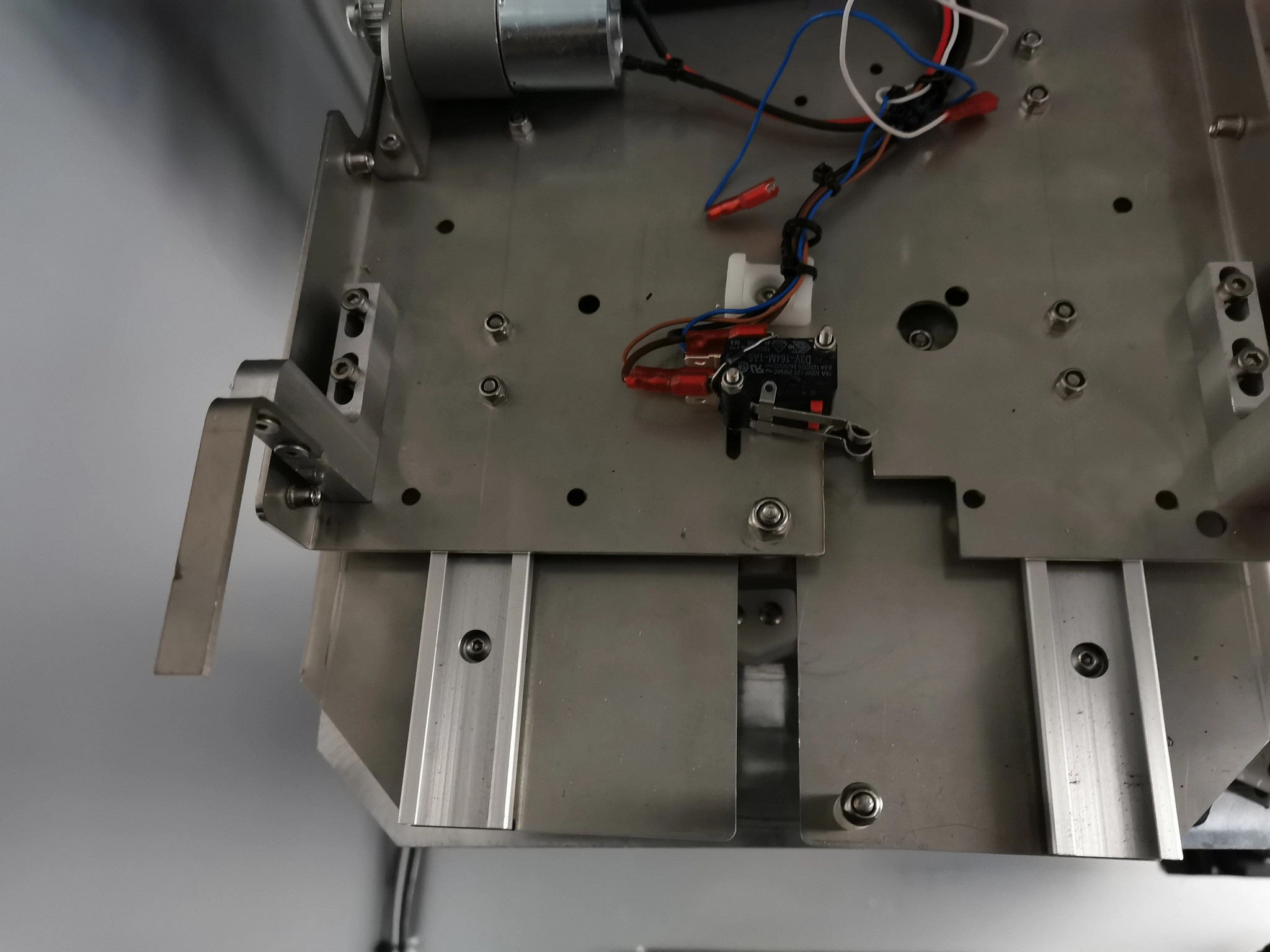

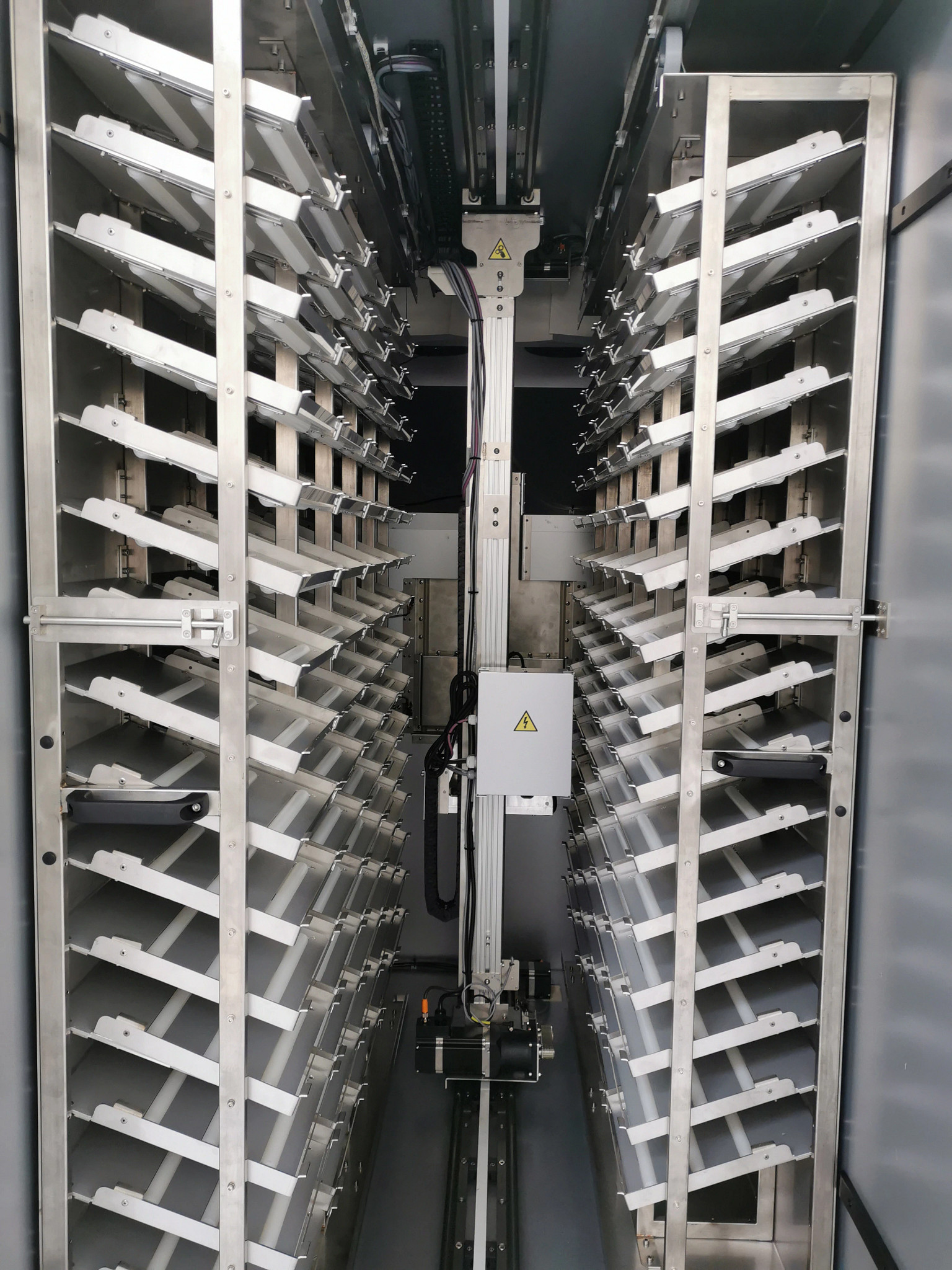

Our project is a machine for retailing various products. Three different LM Guide models are used in the machine, with different functions in the transportation of the product: Three guides applied in a coordinated XY axis. Two guides applied in the forward and backward of the product distribution table.
Slippage of the guides and their load points in relation to the weights Solutions: Three guides applied on a coordinated XY axis. Two guides applied in the forward and reverse of the product distribution table. IGUS References: ZLW-1660S-J0BW0-D0D3B-0A0A0-1550-VERTICAL LINEAR GUIDE ZLW-20120S-J0BX0-D0D4B-0A0A0-1250-HORIZONTAL LINEAR GUIDE GFM-060810-08 IGUS SITTER 1400. 050.075.0 IGUS TREADMILL 1400.038.035.0 CHAINFLEX ETHERNET CABLE/CAT5 PVC CF888.045 CHAINFLEX CABLE CF77.L.07 .05.D Translated with www.DeepL.com/Translator (free version)
A máquina é exposta a temperaturas de -10ºC a 45ºC com as variações meteorológicas. Enquanto que as guias lineares são mantidas em funcionamento entre 0 e 4ºC no interior da câmara frigorífica positiva. O maior desafio com que nos deparamos foi a expansão e contração dos diversos materiais utilizados. Requirements: Deslizamento suave Deslizamento preciso Sob baixas temperaturas Alternatives: Casquilhos isolantes para baixas temperaturas Sim houve cooperação com a IGUS , nomeadamente na definição das cargas aplicadas e dimensionamento dos carros das guias e aplicação das lagartas para passagem de cabos elétricos.
