Telemond Sp. z o.o.

igu-award-adm | März 11, 2022

Applikationsbeschreibung der Anlage
Welding arm for welding telescopic profiles used in telescopic cranes. The application acts as an adjustable oscillator. The range and speed of the welding torch oscillation can be controlled from the desktop by the operator. It is used in a welding arm in the process of joining halves of telescopic profiles.
Problemstellung
Problematyczne jest środowisko w jakim pracuje aplikacja. Jest to ograniczone miejsce i temperatura pracy. Ramię spawalnicze łącznie z regulacją, oscylatorem, palnikiem i podajnikiem drutu spawalniczego musi zmieścić się w profilach teleskopowych od 300/400 mm wymiar wewnętrzy.
Requirements:
Aplikacja przede wszystkim musiała być kompaktowa, mieć możliwość płynnej regulacji za pomocą potencjometrów prędkość pracy i zakres oscylacji.
Alternatives:
Alternatywnym i wypróbowanym rozwiązaniem było zastosowanie wózka ZLW z szybka śrubą IGUS. Przeprowadzone zostały testy kilku rozwiązań na różnych aplikacjach IGUS. Odbyły się spotkania, testy oraz konsultacje z przedstawicielami firmy IGUS na terenie Telemond Holding w Kostrzynie nad odrą. Po konsultacjach i współpracy wypracowane zostało rozwiązanie na podstawie projektów konstruktorów firmy Telemond. Współpraca z firma IGUS przebiegła wzorowo.The environment in which the application works is problematic. This is the limited space and operating temperature. The welding arm including adjustment, oscillator, torch and welding wire feeder must fit in telescopic profiles from 300/400 mm internal dimension. Requirements: The application above all had to be compact, infinitely adjustable with potentiometers the operating speed and oscillation range. Alternatives: An alternative and tried and tested solution was to use a ZLW carriage with IGUS fast screw. Several solutions have been tested on different IGUS applications. Meetings, tests and consultations with IGUS representatives took place at the Telemond Holding site in Kostrzyn (Oder). After consultations and cooperation a solution based on Telemond designers projects was developed. The cooperation with IGUS company was exemplary.
Wie wurden mit Automatisierung Prozesse optimiert/Kosten eingespart/Effizienz gesteigert?

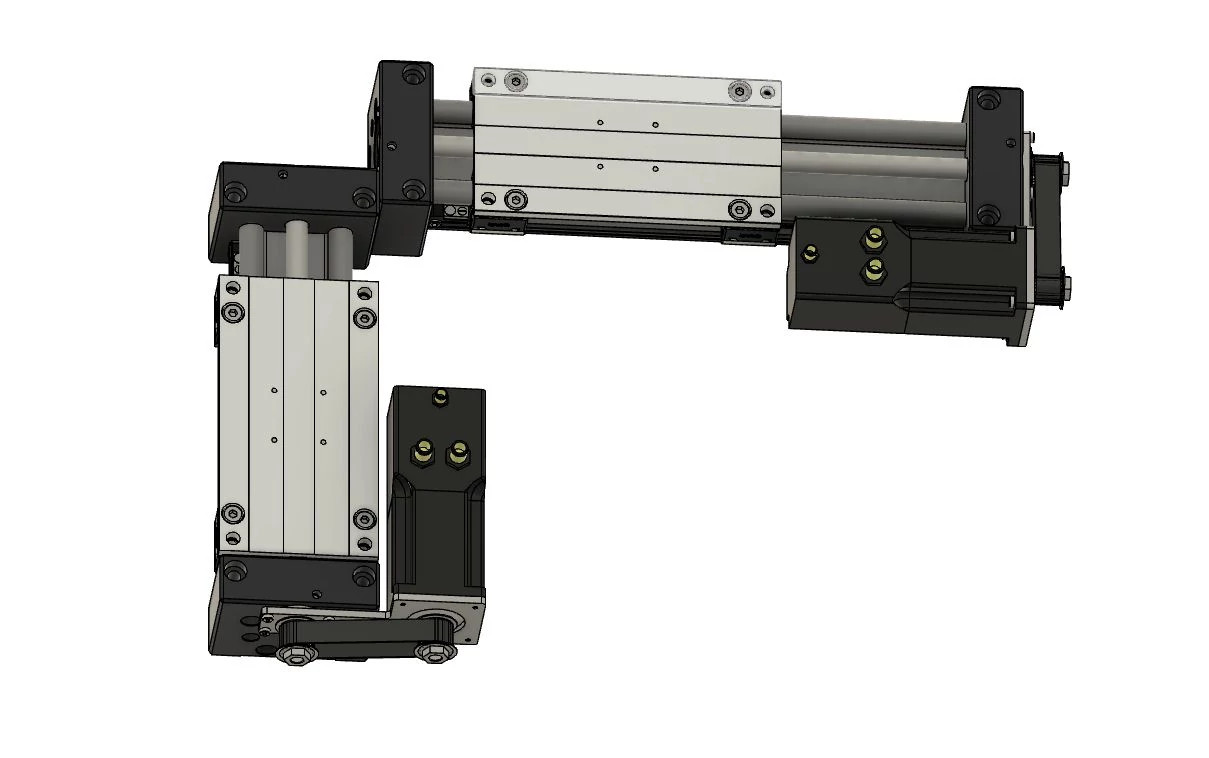

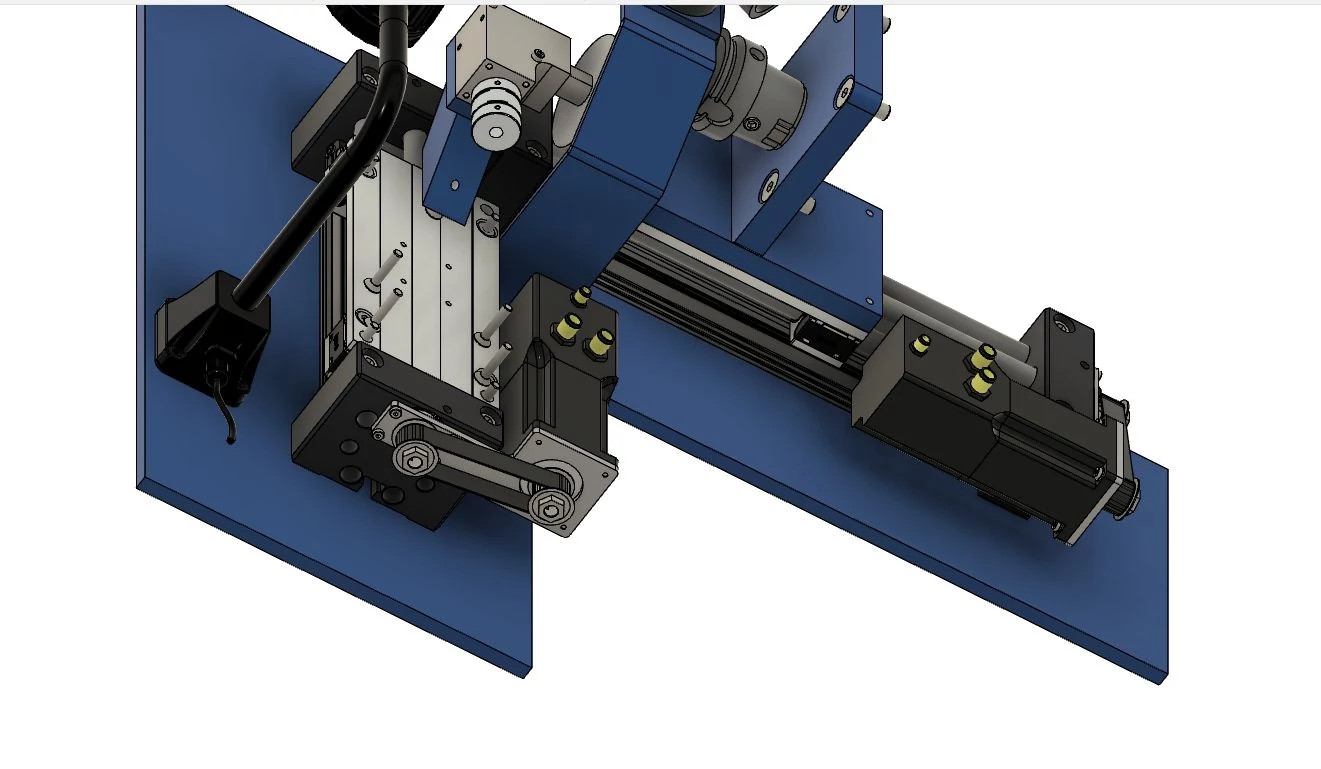

They are used in welding arms. They meet the requirements in welding torch oscillation control. Solutions: DRYLIN E drylin® ZLW-1040-standard toothed belt drive, Profile: Hard Anodized, Steel-reinforced PU timing belt, White, Polymer end block, NEMA23XL stepper motor, with encoder, 3.5 Nm, Position sensor, inductive, 24 V, PNP NC, with mount, ZLW-1040S-G0BW0-D0A1C-AN1B1AA-80* *special item number *working stroke 80 mm, Drive length (I+stroke) 284 mm D1 – control for ST, DC, EC motors, Siemens PLC S7-1200 series Program, 2 potentiometers, 2 buttons, 4 LEDs, wires, connection, test and parameter selection, 24 VDC power supply Plus 2 ZLW cross-tracks for vertical-horizontal adjustment
Eingesetzte Produkte von igus
  • drylin® E Motorsteuerungen
  • Geschätzter Return on Investment
  • 3-6 Monate
  • Wie sind Sie auf den ROIBOT Wettbewerb aufmerksam geworden?
  • Anderes
  • Bilder
