Applikationsbeschreibung der Anlage

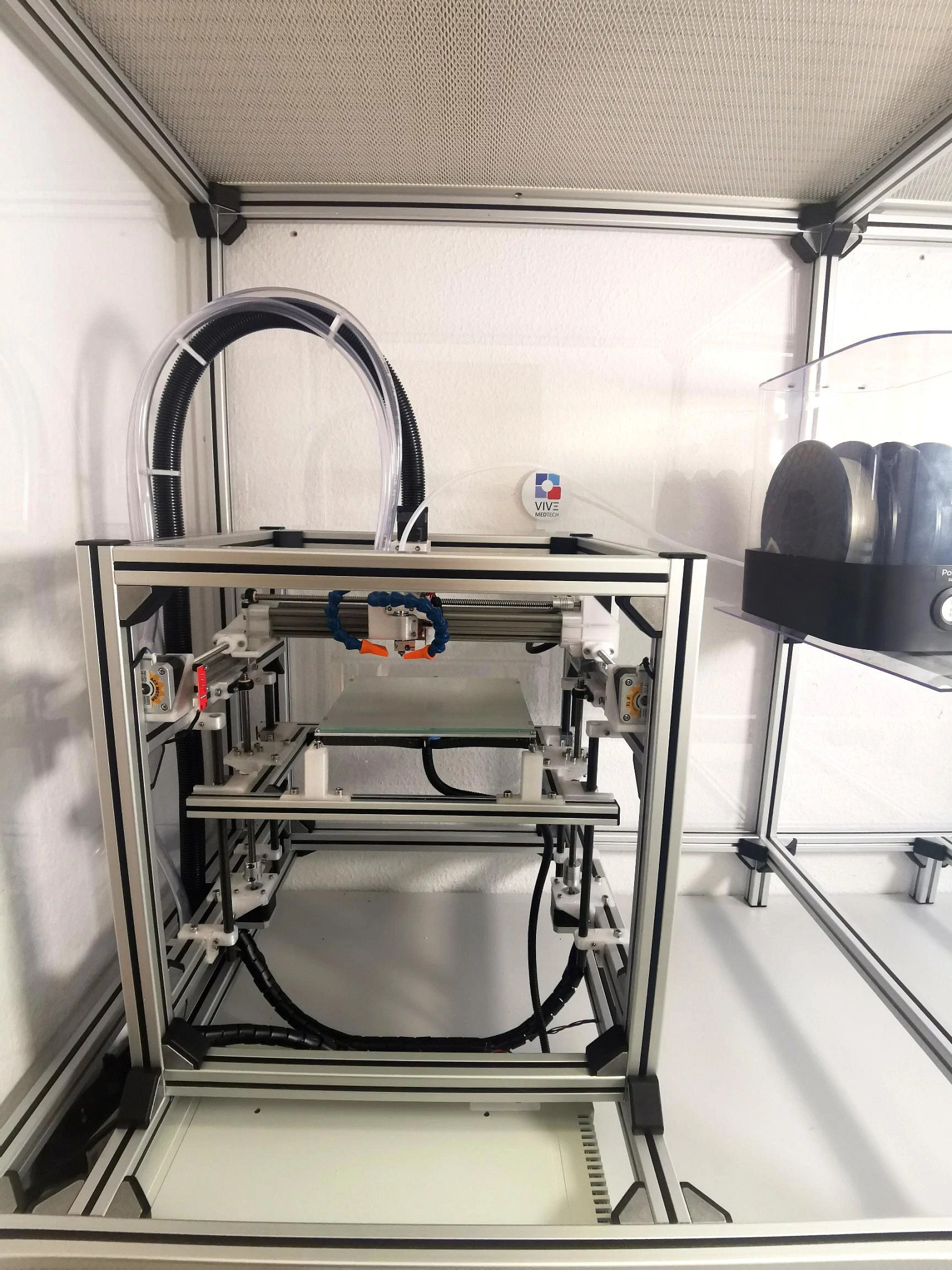

Die VIVE-MedTech GmbH entwickelt und produziert individualisierbare und anwender- bzw. nutzerfokussierte Medizinprodukte. Unsere Produktpalette reicht von chirurgischen Instrumenten über Katheter bis hin zu künstlichen Lungen für den Einsatz während temporärer Lungenersatztherapie. Dabei müssen die Produkte hohe Anforderungen an Sicherheit und Leistungsfähigkeit, insbesondere der Sauberkeit und Reinheit von Fremdstoffen erfüllen. Hier kommt bei der VIVE-MedTech eine selbst entwickelte 3D-Druck Produktion im Reinraum zum Einsatz: Der VIVECube – Clean Precision ist ein präziser und zuverlässiger Reinraum-3D-Drucker für die Verarbeitung von Thermoplasten.
Problemstellung
Die Produktion von Medizinprodukten stellt eigene Anforderungen an die Reinheit und Sauberkeit verwendeter Produktionsmittel und eingesetzter Hilfsstoffe. Unsere Maschinen müssen so weit wie technisch möglich schmiermittelfrei laufen und zugleich langlebig verlässlich sein. Insbesondere stellten sich hier Herausforderungen bei der Umsetzung von Linearantriebssträngen sowie der Materialauswahl.
Requirements:
Die Lager unserer Produktionsmittel müssen insbesondere abriebsarm und gleichzeitig langlebig sein. Für die Beherrschung des jedoch unvermeidbaren Rest-Abriebs müssen Lager und Antriebselemente aus weitgehend unbedenklichen Materialien bestehen. Dabei mussten alle Komponenten natürlich auch kosteneffizient und sinnvoll verfügbar bleiben.
Alternatives:
Zur Erfüllung der Reinheitsanforderungen kamen im Bereich der Gleitlager und Gleitschienen lediglich magnetische Linearlager in Betracht. Aus Sicht der Kosteneffizienz unserer Produktionsmittel sind jedoch nur igus-Produkte sinnvoll. Einen Erstkontakt mit Vertreter von igus hatten wir auf der COMPAMED 2017 in Düsseldorf. In Folge entstand eine effiziente Zusammenarbeit für Auswahl und Test von Prinzipen. igus versorgte uns reibungslos mit Testsamples einzelner Lager, Wellen, Schienen und Kabelführungen. Diese synergetische Zusammenarbeit brachte uns maßgeblich voran in unserer Produktionsentwicklung.
Wie wurden mit Automatisierung Prozesse optimiert/Kosten eingespart/Effizienz gesteigert?

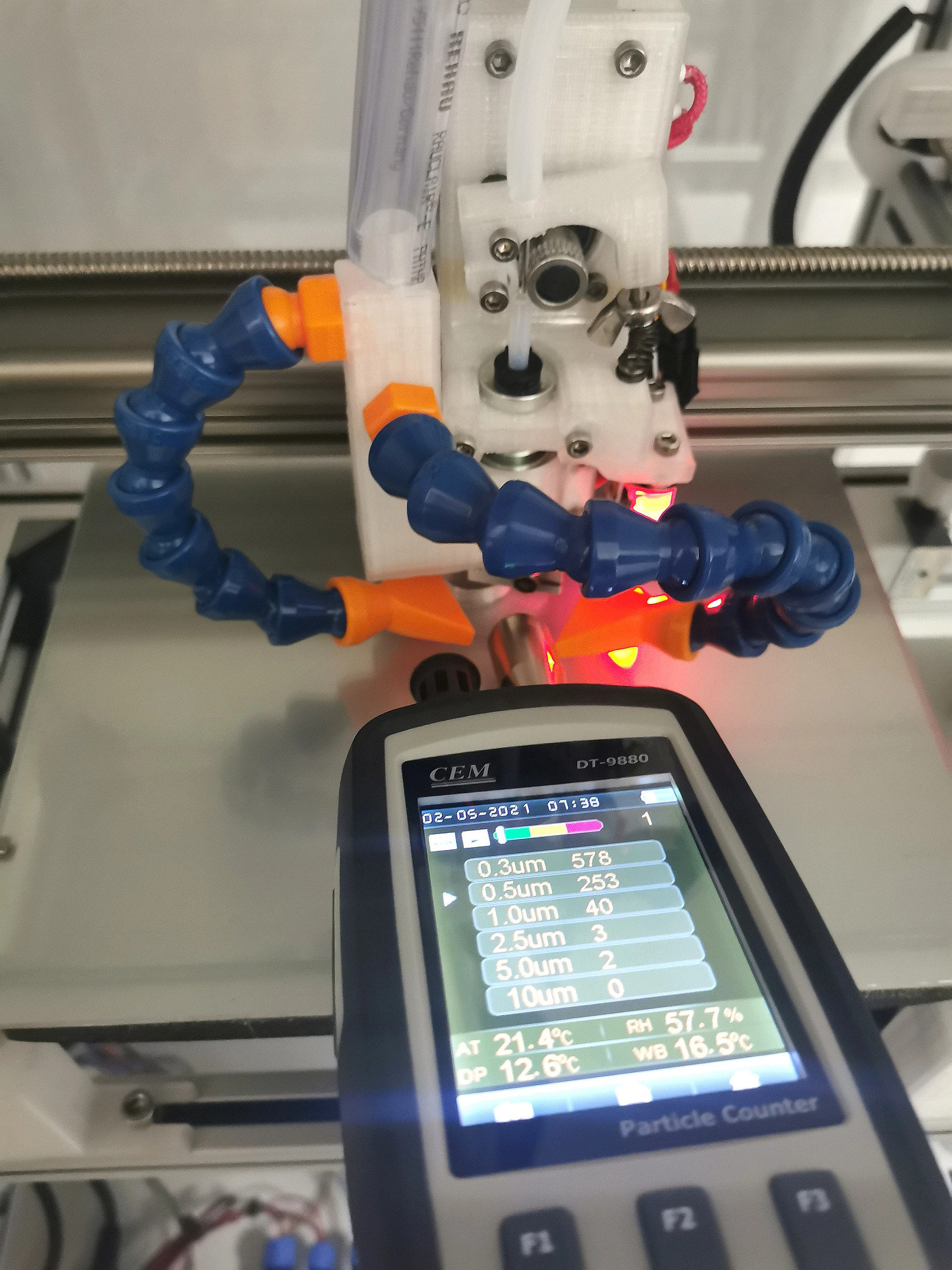

An allen Linearführungen haben wir durch Nutzung der drylin®-Lager mit tauschbaren Gleitfolien konstruktive Freiheit gewonnen. Dies hat den Entwurfsprozess des VIVECube – Clean Precision erheblich beschleunigt. Die Gleitfolien vermeiden effektiv unerwünschte Partikelfreisetzung und bieten gleichzeitig Prozessstabilität. Die Nutzung passender Schienen- und Wellenführungen brachte uns zusätzlich Vorteile in der Umsetzung unserer Anlage. Die Verwendung von Steil- und Trapezgewindespindeln mit hohem Wrikungsgrad für alle Antriebsachsen war für uns die letztendliche Problemlösung hinsichtlich Reinraumfähigkeit des VIVECube – Clean Precision. Nur hiermit fanden wir eine nachweislich taugliche und gleichzeitig kosteneffiziente Lösung für abriebarme Linearantriebe.
Solutions:

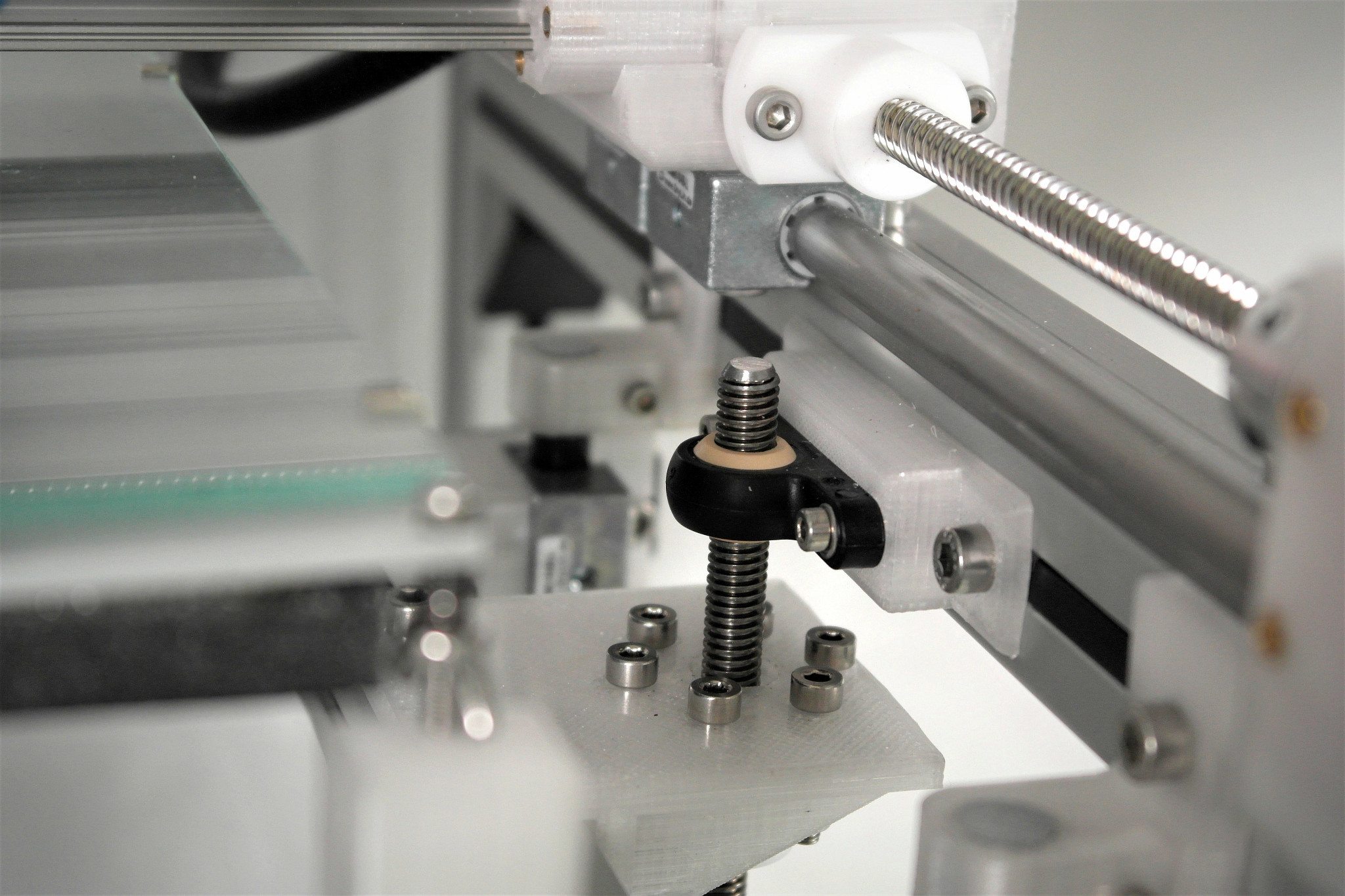

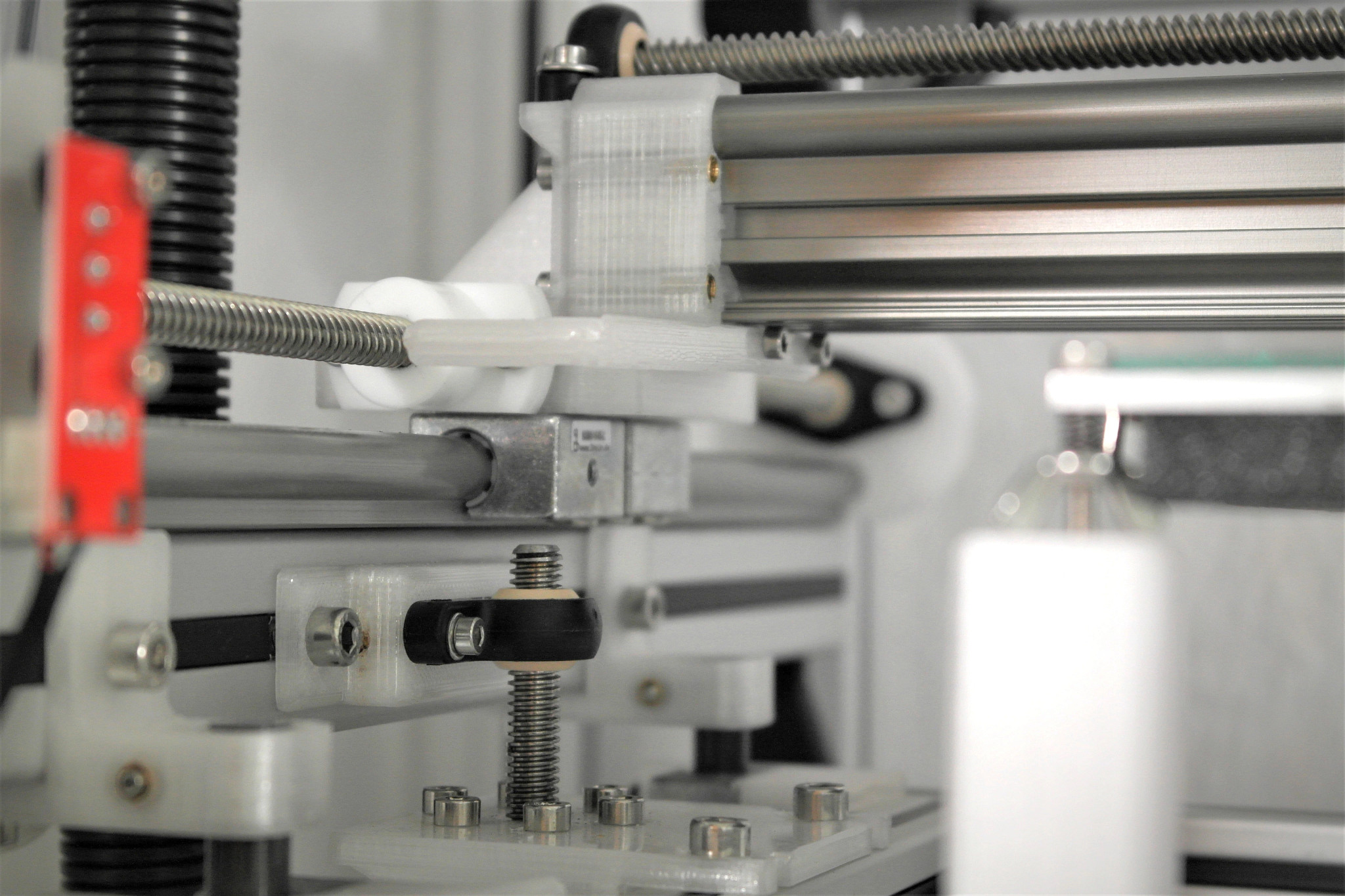

In unserem VIVECube – Clean Precision kommen Polymer-Lager an verschiedenen Stellen zum Einsatz. – X-Achs-Gleitlager: Als „Bückenachse“ kommt hier eine igus WSX Doppelschiene zum Einsatz. Diese bietet sehr gute Biegesteifigkeit für unsere Anwendung. Auf der Schiene läuft ein eigenkonstruierter Schlitten mit drylin® Fest- und Loslagern sowie Gleitfolien aus iglidur® A180. – Y-Achs-Gleitlager: Beidseitig der Brückenachse verlaufen parallel drylin® W Einzelschienen, auf denen ebenfalls jeweils ein eigenkonstruierter Schlitten mit drylin® Fest- und Loslagern sowie Gleitfolien aus iglidur® A180 zum Einsatz kommen. – Z-Achs-Gleitlager: Zur robusten Führung der Druckplattform kommen vier parallele drylin® R Aluminiumwellen zum Einsatz. Die Druckplattform wird mittels eigenkonstruierter Schlitten mit drylin® Fest- und Loslagern sowie Gleitfolien aus iglidur® A180 an den Wellen geführt. – X-/Y-Antriebsstrang: Sowohl auf der Brückenachse in X-Richtung, als auch auf beiden parallelen Einzelschienen in Y-Richtung kommen einfache gekapselte Schrittmotoren mit gekoppelten dryspin® Steilgewindespindeln zum Einsatz. Der Schlitten der X-Achse sowie beide parallelen Schlitten der Y-Achse werden dann mit passenden dryspin® Flanschgewindemuttern mit Schlüsselfläche aus iglidur® A180 getrieben. Die Steilgewindespindeln sind am Abschluss jeweils mittels igubal® Steh- und Flanschlagern geführt. Z-Antriebsstrang: Zum Heben und Senken der Druckplattform kommen ebenfalls zwei synchron laufende gekapselte Schrittmotoren mit angekoppelten Trapezgewindespindeln zum Einsatz. Die Druckplattform ist mittels passender Flanschgewindemutter aus iglidur® A180 getrieben. Filamentführung am Druckkopf: An der Filamentzufuhr des Druckkopfes kommt als Anpresselement ein xiros® Radialrillenkugellager aus xirodur B180 zum Einsatz.
Eingesetzte Produkte von igus
  • drylin® Antriebsachsen
  • Geschätzter Return on Investment
  • 3-6 Monate
  • Wie sind Sie auf den ROIBOT Wettbewerb aufmerksam geworden?
  • Anderes
