Applikationsbeschreibung der Anlage

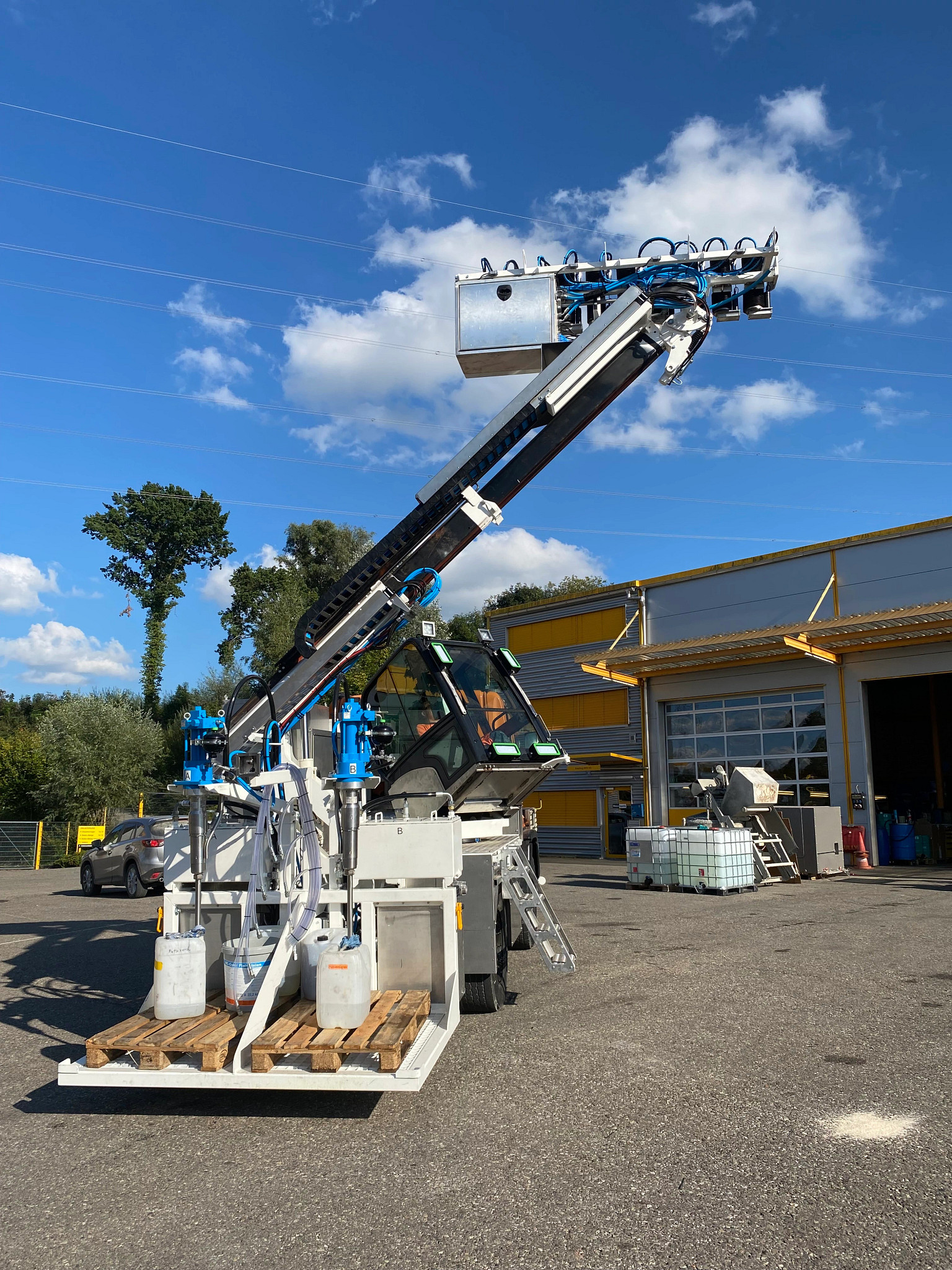

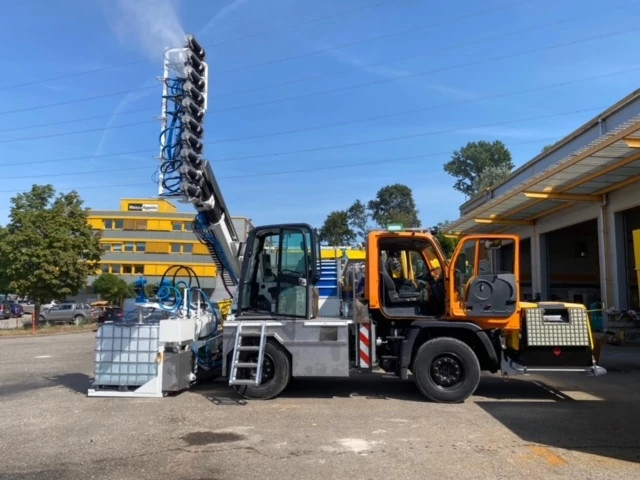

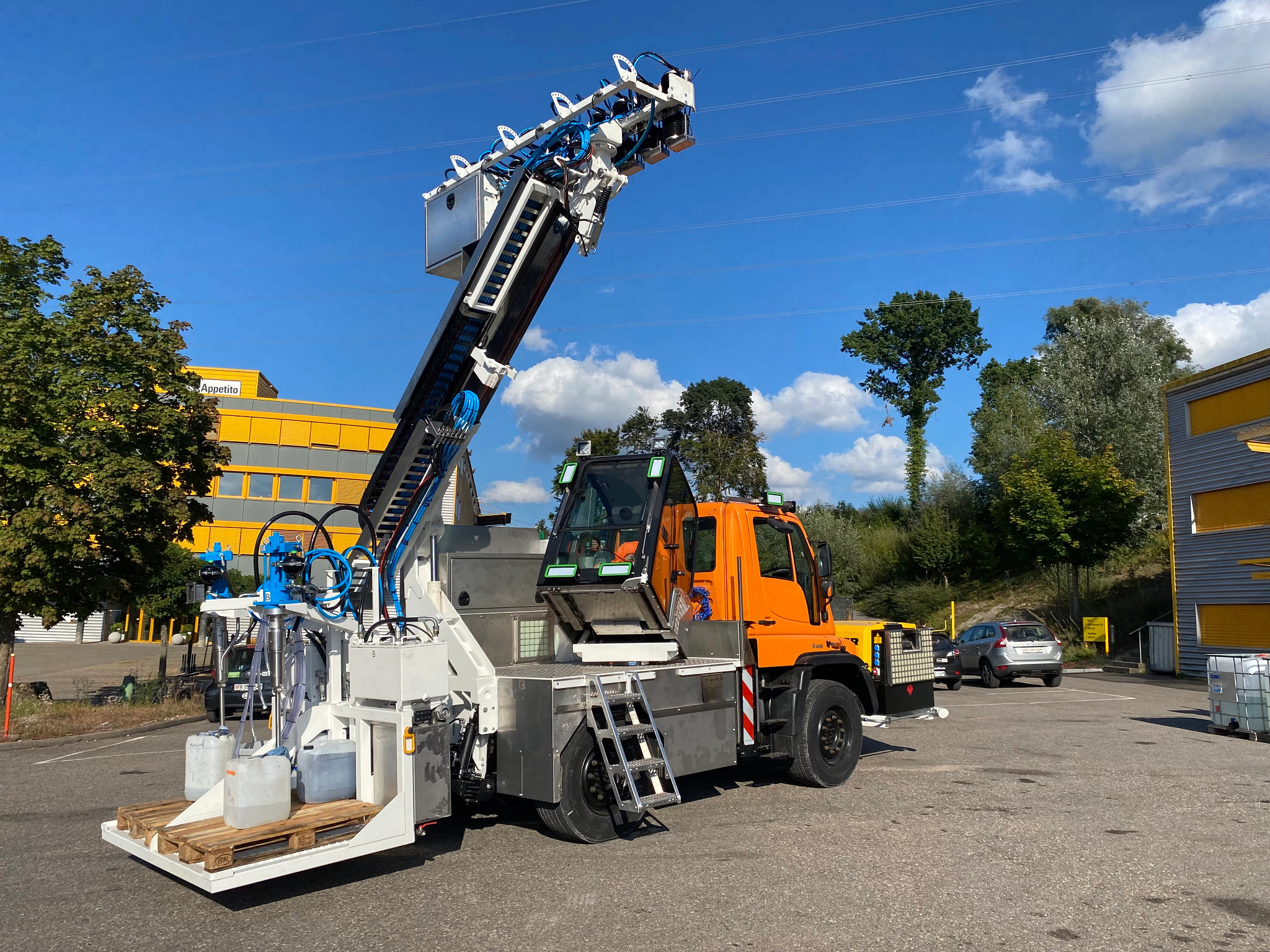

Tunnelbeschichtungsanlage für Wände und Decken.

Die Anlage mischt die 2 Komponenten der Beschichtung laufend im richtigen Verhältnis und Beschichtet die Flächen mit 10 Hochdruckdüsen.

Problemstellung
Verstellung der Spritzdüsen (Wandabstand) und Anpassung der Tunnelwölbung aus der Fahrerkabine.
Raue Umgebung mit Farbstaub.
Gefahr von Kollision mit herausstehenden Teile an der zu beschichtenden Flächen.
Schlauchführung mit grossem Hub von der Maschine zum Spritzbalken.
Wie wurden mit Automatisierung Prozesse optimiert/Kosten eingespart/Effizienz gesteigert?

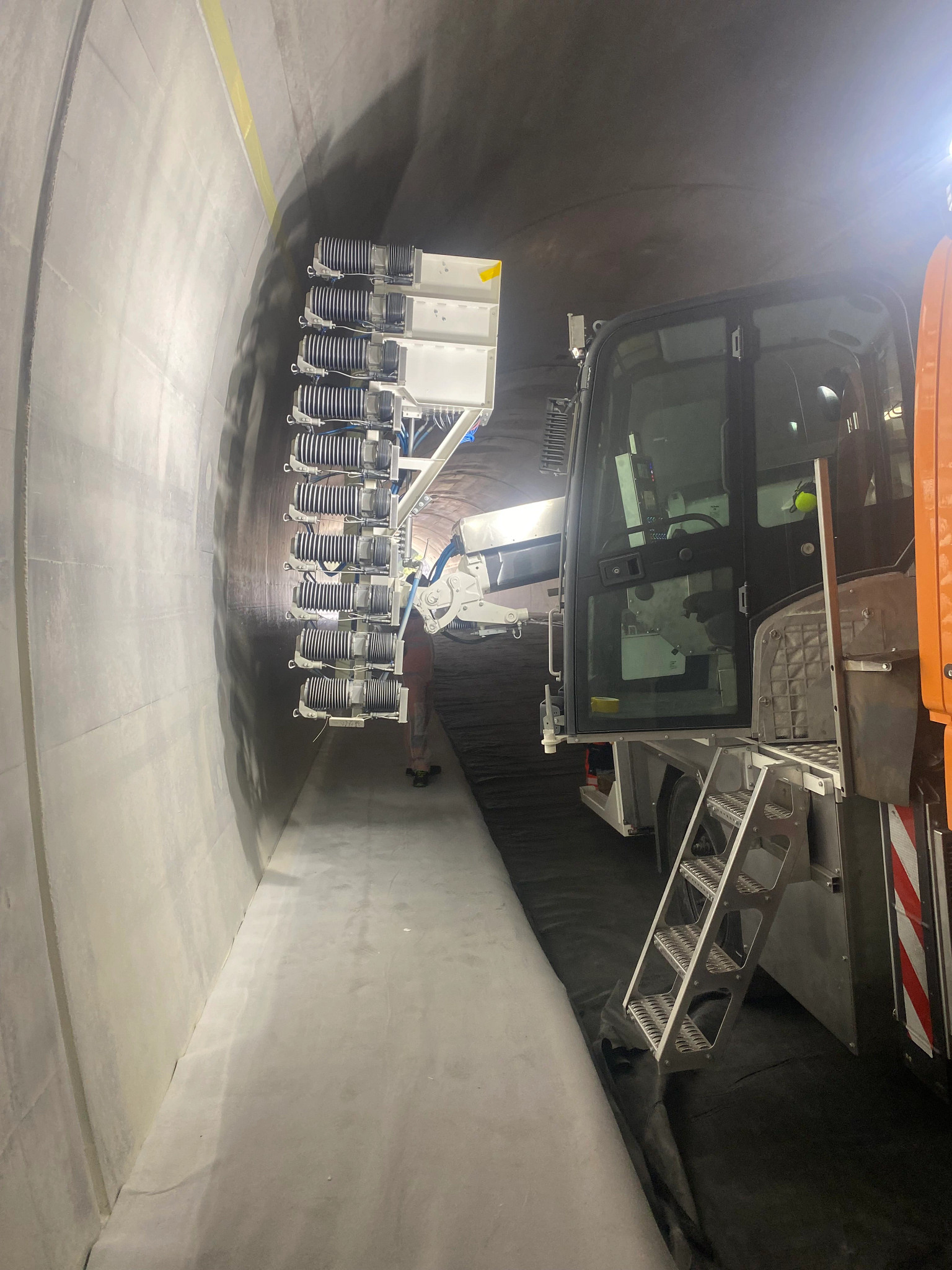

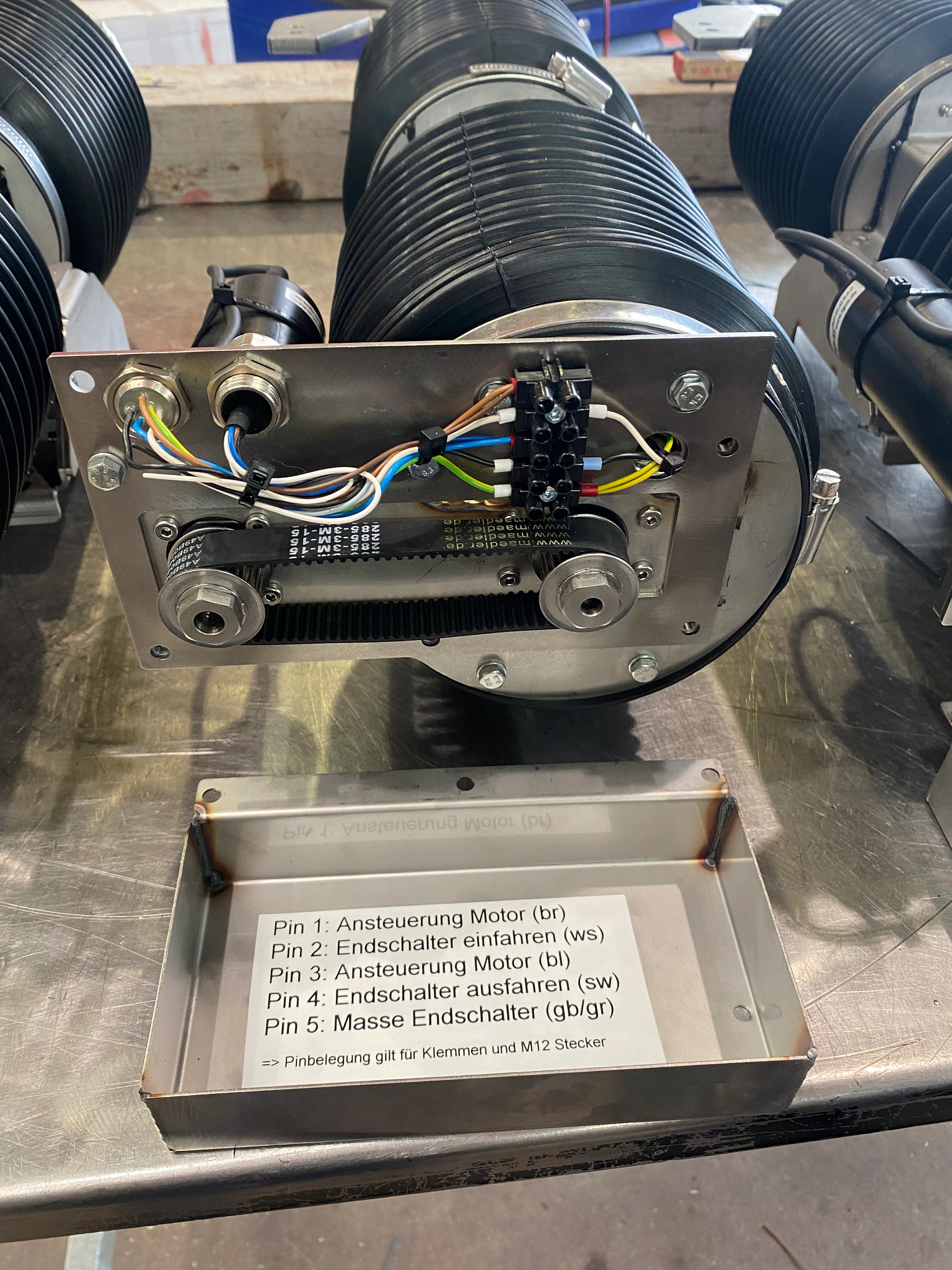

Die Spritzdüsen werden von drylin® Einzelachsen getragen, dadurch kann der Maschinist die Feinkorrektur (Wandabstand) aus der Kabine vornehmen. Weiter können die Düsen so der Tunnelwölbung angepasst werden. Die Achsen können alle gleichzeitig oder einzeln angesteuert werden.
Auch ein Anfahrschutz wurde eingebaut, damit die Achsen bei einer Kollision nach hinten wegklappen.
Die Schlauchführung zum Spritzbalken wurde mit eine Energiekette von Igus realisiert.

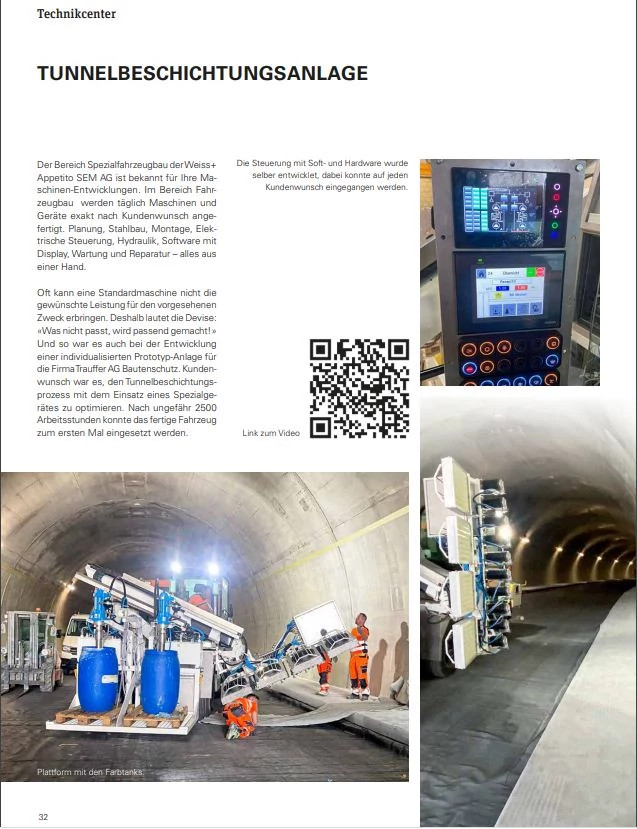

Siehe Seite 32 und 33
https://www.weissappetito.com/uploads/tx_giwacontent/220224_Splitter_22-124_DE_WEB.pdf

Eingesetzte Produkte von igus
  • Anderes
  • Geschätzter Return on Investment
  • 16-24 Monate
